双电压输出电源电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

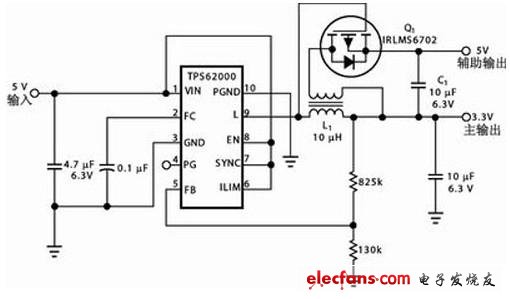

其中3.3V主电源由降压型单片同步开关电源TPS62000构成;该器件具有软启动功能,能够有效抑制输入浪涌电流与输出电压过冲,最大输出电流600mA。TPS62000的输出端“L”为低电平时,外接P沟道场效应管Q1随之导通而令储能电感L1副绕组的感应电压向输出电容C1充电,C1之端电压同3.3V主输出叠加即为辅助输出电压,其数值取决于L1主、副绕组的匝数比;辅助输出若为5V,匝数比可取2:1。工作频率750kHz,变换效率可达95%。双电压输出电源电路图:

双电压输出电源电路图
