LDO追踪电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

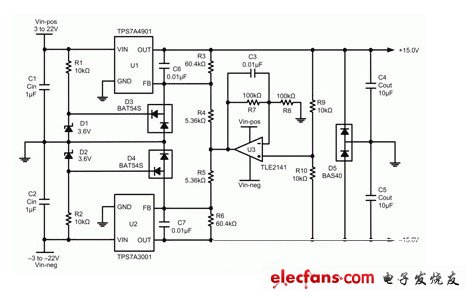

使用一个如 TPS7A3001 等可调节、负输出电压 LDO 线性稳压器,以及如 TPS7A4901 等可调节、正输出电压 LDO。U3、R7-R10 和 C3 均为增加的组件,用于追踪。R1、R2、D1-D5 均为增加组件,用于将反馈引脚的电压控制在其各自产品说明书额定的绝对最大电压范围内。LDO追踪电路图:

LDO追踪电路
