简单电源故障检测系统电路图

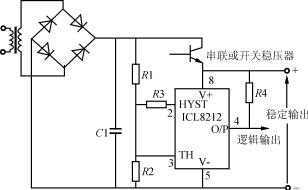

图 简单电源故障检测系统电路图
在许多电路系统中，特别是采用微处理器的电路系统中，为保护系统正常工作，常需在整个系统供电发生故障前能使系统发出控制信号，从而使整个系统能先于电源故障关断。在这种情况上仅用欠压保护显得不足。利用图所示电路可以在稳压电源的输入端检测电源的早期故障，电路中电容C1的容量应足够大，以确保系统在供电发生故障的情况下有足够的时间对系统电路提供保护。
