恒压驱动电路

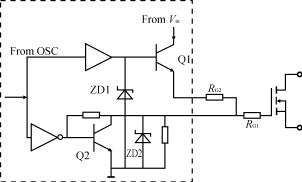

这是恒压驱动电路，它利用稳压二极管ZD1(8.6V)来保护恒定的驱动信号幅度。当驱动信号为正脉冲时，Q1导通，通过电阻RG1＋RG2对MOSFET激励使之成为软开关。当输入信号为零电平时，Q1截止，Q2导通，MOSFET栅极电荷将经过一个较小的电阻RG1而迅速放电。稳压二极管ZD1的作用是保护MOSFET在截止时不致于被上冲的VDS(500V～600V）通过D?G极间电容耦合到栅极而将管子损坏。
