  直- 交流电源(10kv)转换电路

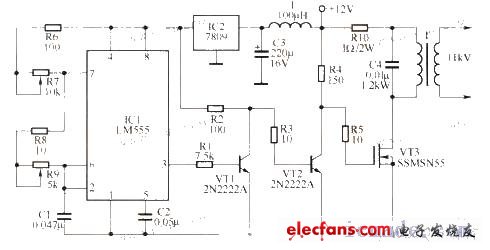

  如图LM555 ,R6~R9 及C1 组成多谐振荡器,产生约15kHz的方波脉冲。R7 与R9 为可调电阻,用来调节振荡脉冲的占空比和频率。VT1 , VT2 组成两级直接搞合式缓冲放大电路,加到场效应电源调整管VT3 的栅极。由场效应输出管VT3 输出的脉冲加到升压变压器T 的初级,在变压器的次级便得到了10kV 的高压交流电源。
