用改变电阻随意设定电压的2.5~10V基准电压发生电路

电路的功能

稳定度好的基准电压应用范围很广，它涉及到所有的模拟电路。本电路采用了产生基准电压。当然也可用普通齐纳二极管代替专用IC。可以说这是具有通用性的基准电压发生器。

电路工作原理

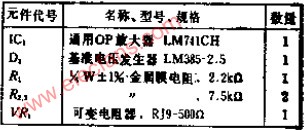

OP放大器采用单一电源，因为如果用±15V电源，在电源接入时，有时不能向正向摆动。

把产生基准电压的IC用OP放大器输出置偏，因此电源电压变动时也能保持恒定。采用高动态电阻的普通齐纳二极管也是有效的。

为了获得+10V的输出电压，OP放大器必须有4倍的电压增益，输出电压V为：

如果R2=7.5K，接地侧的电阻应为2.5K，这里串了可变电阻VR1作为微调。

R3为置偏电阻，若基准二极管所需的电流IZ=1MV则：

本电路采用单一电源，如果采用较低的基准电压，有时会超出OP放大器的同相电压范围，使工作不稳定，遇到这种情况最好选用LM324芯片。
