不用D-A转换器IC的8位廉价D-A转换电路

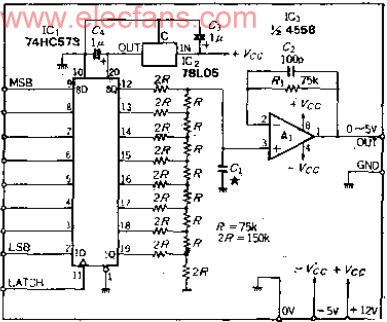

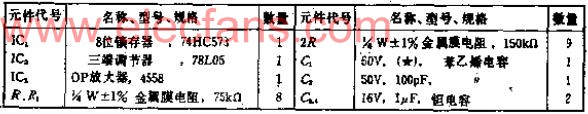

电路的功能

声音合成输出用的D-A转换器属于廉价器件，大多采用R-2R梯形电阻网络，因为电气特性要求不算太高，可以使用象本电路这样普通元件，如果负载电流很小，可以使用象本电路这样的普通元件。如果负载电流很小，C-MOSIC逻辑电平为VSS-VDD，只要电源稳定，可直接与梯形电阻网络连接。

电路工作原理

用8位锁存器保持声音等数据。在静态条件下使用时，可把IC1换成作缓冲器用的HC540/1。R-2R梯形电路用作地进制D-A转换，如果电源电压为5V，可获得0~4.98V的电压输出。
