用于驱动继电器的低速比较器

电路的功能

一提到低速比较电路，人们都会认为它是一种性能不好的电路，实际上，这种电路可作继电器的驱动电路，如果采用比较器专用IC，其响应时间通常在数百毫微秒以内，有时会出现振荡、突跳等现象。本电路采用通用OP放大器作比较器，虽然有一定的滞后，但工作稳定。该电路除用来驱动继电器外，还可用来驱动光耦合器或指示灯。

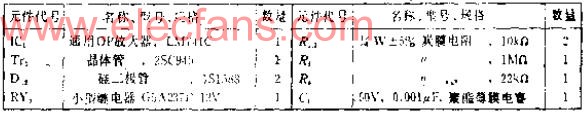

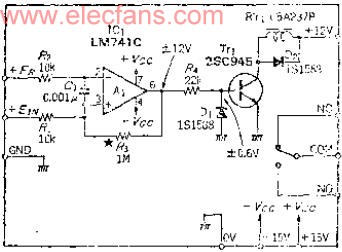

电路工作原理

OP放大器开环使用，电阻R1及R3组成的分压电路在同相输入端进行正反馈，使OP放大输出接近正负VCC，所以可获得正、负对称的滞后。输入电压E1N≥ER时，A1的输出接近+VCC，并由基极电阻R4向晶体管基极提供电流，为了防止基极-发射极之间出现大的逆置偏，加了箝位二极管D1。D2的作用是对继电器线圈中产生的反电势进行限压。为了保护晶体管，D2是必不可少的。
