n倍负电压输出的应用电路

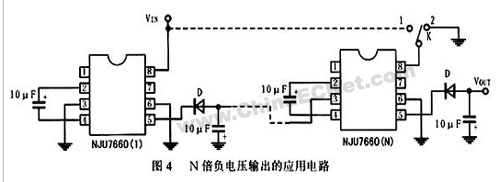

将多个nju7660采用级连的方法可实现n倍负电压输出。图4是n倍负电压输出的应用电路。

在图4中,当vin小于3．5v时,第6脚应接地;当vin大于等于3．5v时,第6脚应开路。当vin小于6．5v时,无需接图4中的二极管d;当vin大于等于6．5v时,则应将的二极管d按图接上,以保护nuj7660的内部电路。当开关k置于“1”时,输出电压vout＝－（2n－1）vin,当开关k置于“2”时,输出电压vout为－nvin。
