如果电源的调整幅度超过了正负10%，则信号的延时会产生一个很小的变化。通过调整电源甚至可以改变一个非常敏感的系统的失效率。更有可能的是，如果一个系统具有足够的电压容限，则在该范围内就都可以正常工作。

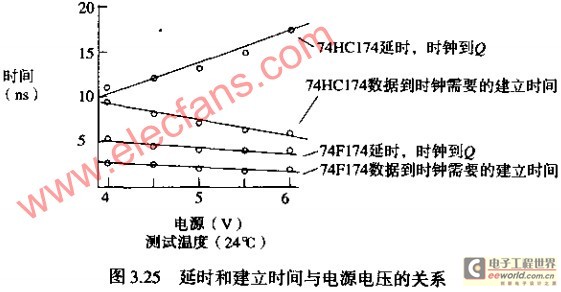

如图3.25所示，图中的曲线描绘了延迟和上升时间与电源电压之间的关系，揭示了CMOS和TTL触发器的电压变化范围。CMOS 74HC174电路对电压的敏感度比TTL74F174大两倍以上。
