说到EMC 的整改问题，很多工程师都会有很刻记忆：有的工程师认为不是自己设计的电路或自己布的PCB，那别人就对这个电源过EMC 没有更好的方法，还有的一些工程师对电源的IC 的功能情有独钟，他们可以分析出很多的情况，认为是这个IC 的功能影响到了产品的EMC 的指标。从本人做EMC 的整改经验来看不能认同这些朋友的意见。本人从事整改好几年，经手整改过的产品有电源、陆军标的逆变电源、工业电源，也有大功率的LED 电源、音视频产品，对这些产品的工作原理只大略知道，无论如何也比不上专职工程师，但一样可以把这些产品整改符合EMC的要求同时也让各企业满意。
最近帮一个企业整改了一个二十几瓦的电源，本文结合测试的曲线描述整改的经过。

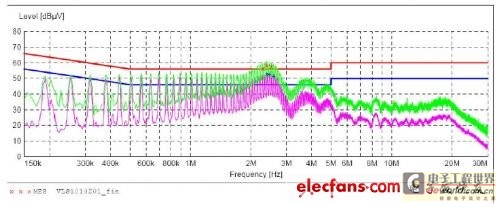

先上一个测试不通过的曲线：上图是传导测试的曲线。

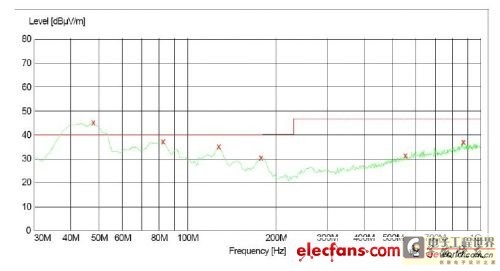

上图是空间辐射的 V 方向曲线

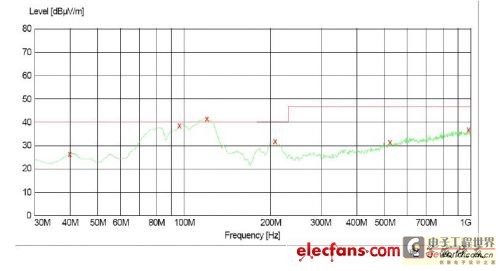

上图是空间辐射的 H 方向的曲线
以上这个电源是一个 25W 左右的开关电源，电源的电路图因为客户原因不方便上传，但可以跟大家先说明一下，此电路用了一个0。1uF 的X 电容和一个30mH 的共模电感。次级输出加了一个50uH 的工字电感。客户整改要求整改方案要能量产。
拿到产品后首先看了一下这个产品发现 MOS 管和双向二极管所带的散热片都是没有接入热地的。(也就是电源初级边的电解电容的负极。变压器内有一层线圈绕制的屏蔽并接入热地。
