NCP1927控制器具体应用

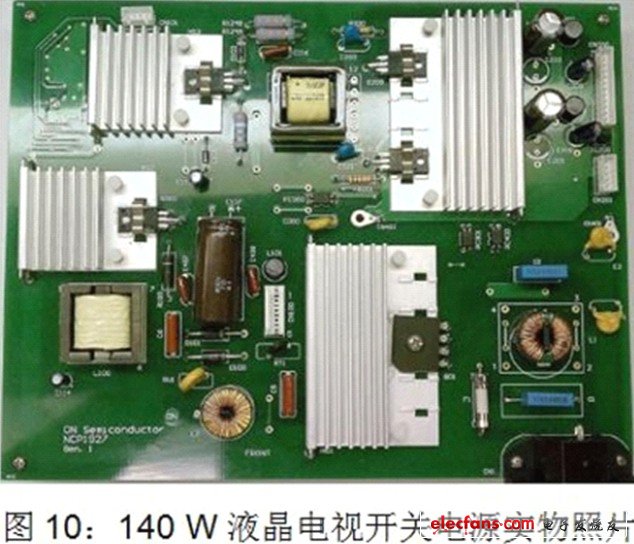

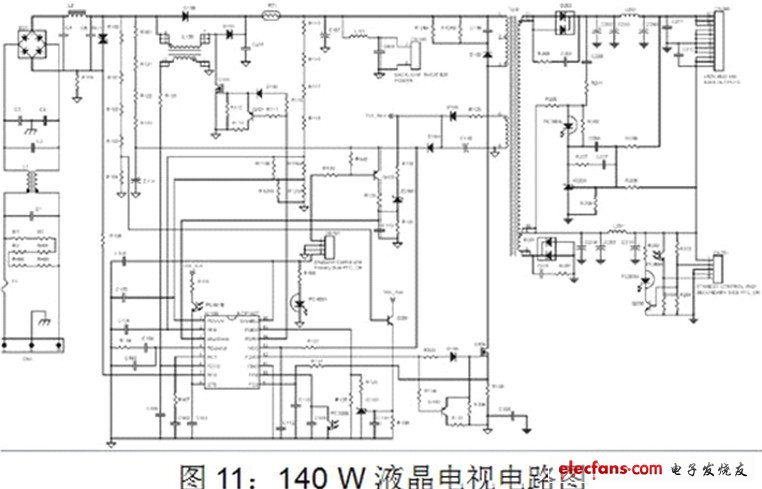

　　图10是使用 NCP1927的140 W 液晶电视的开关电源的实物照片。其输出1为390 V，250 mA;输出2为5 V，2 A;输出3为12 V，2.5 A。平均能效大于82%;满载能效大于85%;空载输入功率小于150 mW;功率因数大于0.95;启动时间小于2秒。图11是其电路图。

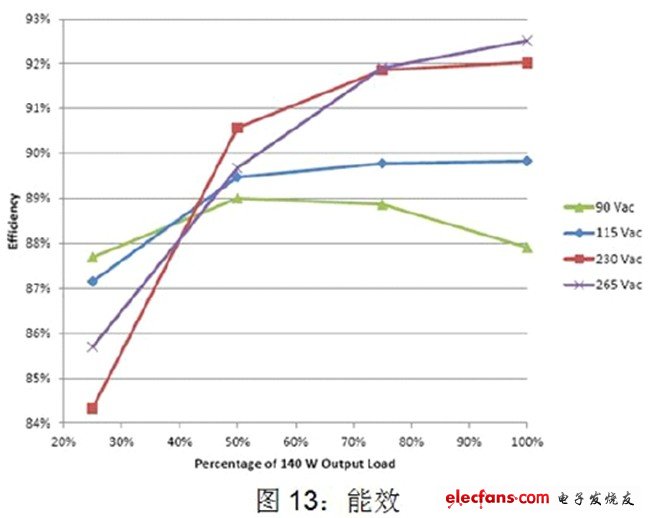

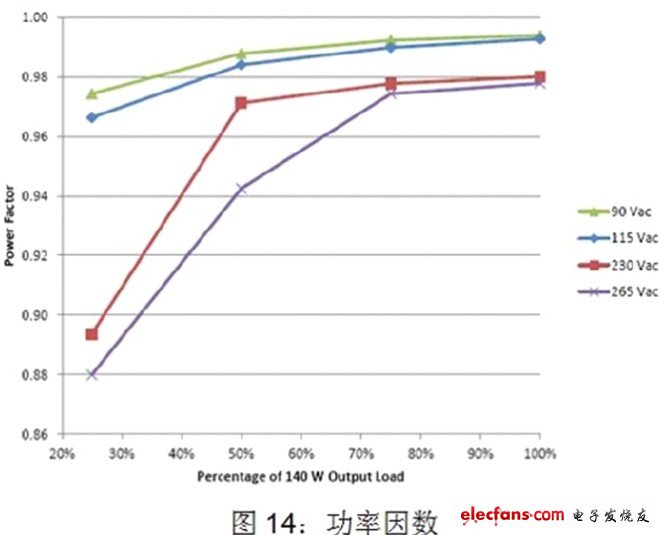

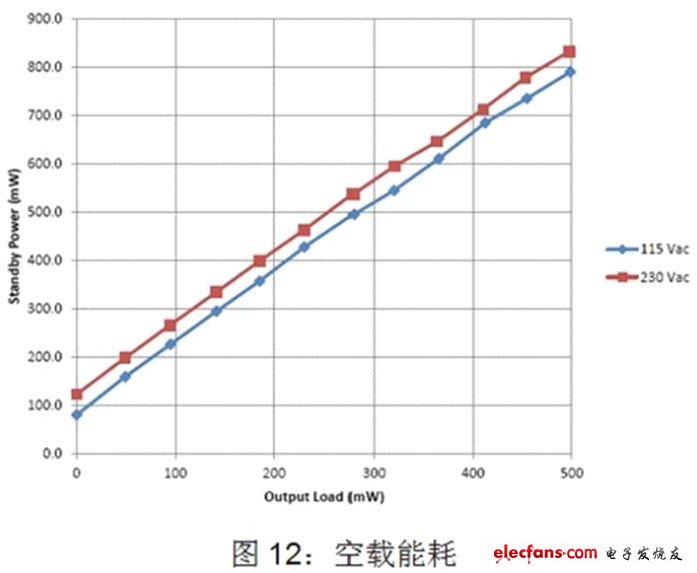

从图12、13、14中可以分别看出140 W 液晶电视的待机能耗小于50 mW，轻载能效极佳;平均能效及满载能效很高;功率因数超越了要求，令人满意。

　　结论

　　安森美半导体的 NCP1927提供紧凑及强固的平板电视电源所需的所有特性，由于采用了专用逆变器启用、PFC 关闭(GTS)及关闭控制，大幅简化了系统 设计;频率反走、反激段软跳周期及 PFC 跳周期模式优化了能效。它同时提供了包括过载保护及专用欠压和过压保护引脚等强固的保护特性，是开发紧凑及高能效 平板电视开关电源不可多得的理想器件。
