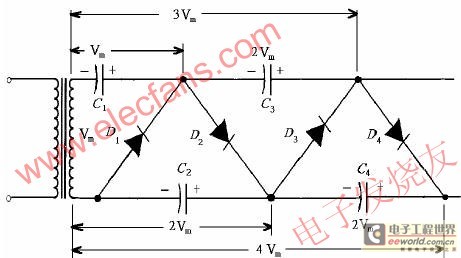

下图中的半波倍压电路的推广形式，它能产生输入峰值的的三倍或四倍的电压。根据线路接法的发式可看出，如果在接上额外的二极管与电容器将使输出电压变成基本峰值(Vm)的五、六、七、甚至更多倍。(即N倍)

　　

　　

　　

　　

　　N倍压电路的工作原理

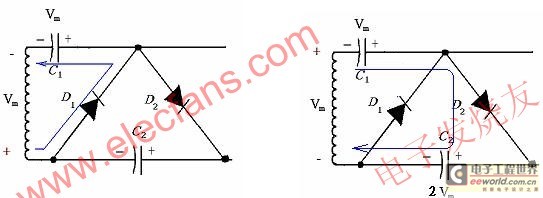

　　负半周时，D1导通，其他二极管皆截止，电容器C1充电到Vm，其电流路径及电容器的极性如图(a)所示。

　　正半周时，D2导通，其他二极管皆截止，电容器C2充电到2Vm，其电流路径及电容器的极性如上图(b)所示。

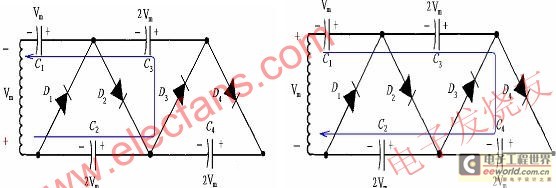

　　负半周时，D3导通，其他二极管皆截止，电容器C3充电到2Vm，其电流路径及电容器的极性如上图(c)所示。

　　正半周时，D4导通，其他二极管皆截止，电容器C4充电到2Vm，其电流路径及电容器的极性如上图(d)所示。 所以从变压器绕线的顶上量起的话，在输出处就可以得到Vm的奇数倍，如果从变压器的绕线的底部量起的话，输出电压就会是峰值电压的Vm偶数倍。
