MAX16834构成的LED驱动器电路原理图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

MAX16834构成的LED驱动器电路原理图

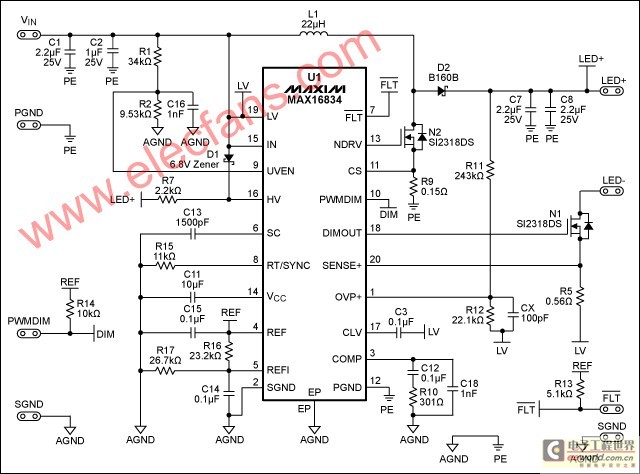

图2. LED驱动器原理图

该参考设计中，buck-boost转换器(以输入电压为参考)从7V至18V直流电源产生驱动4个白光LED (WLED)的350mA电流，设计采用MAX16834电流模式高亮度(HB) LED驱动器。
