18脉冲结构的Bulletin1557变频器电路图 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24

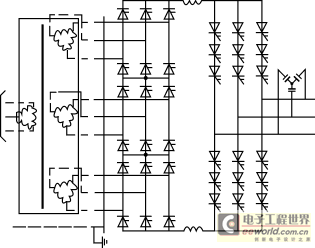

图 18脉冲结构的Bulletin1557变频器
A?B公司中压变频器为Bulletin1557系列，控制方式采用无速度传感器直接矢量控制，电机转矩可快速变化而不影响磁通，运行效果近似直流传动装置。电路结构为交—直—交电流源型，采用功率器件为GTO，综合了脉宽调制技术和电流源功率结构的优点；其谐波符合IEEE519?1992，A?B可提供几种方案以满足谐波抑制的要求，如标准的12脉冲或18脉冲整流器，标准的谐波滤波器或功率因数补偿器及PWM整流器等。图为18脉冲整流器结构的Bulletin1557变频器。
