使W317稳压器从零伏起调·

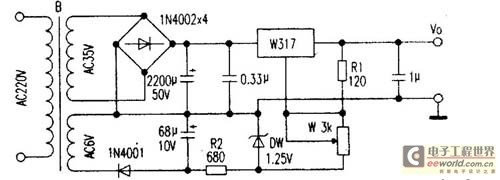

用W317制作的稳压器，由于受集成块内电其电路的限制,最低输出电压为1．25V。而附图所示电路则可以使电压从0V开始调整。该电路和W317基本应用电路的不同之处是增加了—组负压辅助电源。稳压管DW正极对地电压为—1．25V，调压电位器W的下端没有接在地端，而是接在稳压管正极，稳压电源的输出电压仍然从三端稳压器的输出端与地之间获得。这样当W的阻值调到零时，R1上的1．25V电压刚好和DW上的-1．25V相抵消，从而使输出电压为OV。该电路可以从0V起调，输出电压可达30V以上。
