电源平面与地平面的电容 - 模拟电源 -

平行的电源平面和地平面提供了第三级的旁路电容。电源-地平面电容的引脚电感为零，没有ESR“电源分配线的电感”，在非常高的频率上可以减少电源的地噪声。电源和地平面之间的电容为：

其中：∑R=电介质的相对电导磁率（对于FR-4环氧树指电路板使用4.5）
         A=电源-地平面重叠的区域，IN
         D=平面之间的间距，IN
         C电源平面=平面之间的电容，PF

电源和地平面之间的间距为0.01IN，绝缘为FR-4，其电容为100PF/IN的2次方。

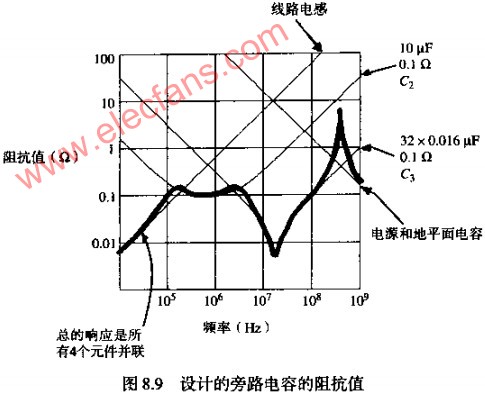

在图8.9中，作为频率的一个函数，绘出了电源系统中各种不同元件的阻抗。注意，图8.9包括了电容C2和C3的寄生串联电阻的影响，也称为等效串联电阻。ESR的影响在“电源分配线的电感”中论述。
