集成运算放大器的单电源供电电路原理 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

采用单电源对集成这算放大器供电的常用方法是,把集成运算放大器两输入端电位抬高(且通常抬高至电源电压的一半,即 E+/2),抬高后的这个电位就相当于双电源供电时的“地”电位,因此在静态工作时,输出端的电位也将等于两输入端的静态电位,即E+/2。

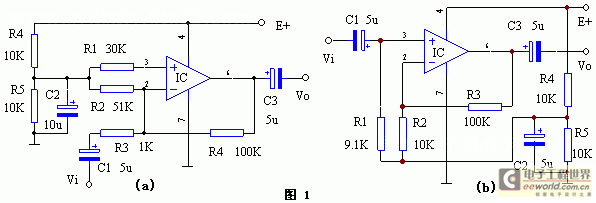

  大多数集成运算放大器电略部采用正、负对称的双电源供电,在只有一组电源的情况下,集成运算放大器也能正常工作。图1所示为两种采用单电源供电的供电电路。

  图中,集成运算放大器两输入端抬高的电压由R4、R5对电源分压后产生,约等于 E+/2;C2为滤波电容;C1和C3分别为输入、输出隔直电容。为了减小输入失调电流的影响,图1(a)中R1应等于R2与R4的并联值,图1(b)中R1应等于R2与R3的并联值。

  图1(a)为反相输入方式,电路的交流放大倍数为R4/R3=100倍;图1(b)为同相输入方式,电路的交流放大倍数为R3/R2=10倍。

集成运算放大器的单电源供电电路
