Altium Designer中PCB的过孔铺地连接设置

点击上方 “ 畅学电子 ” 一键关注,轻松学习电子知识

在Altium designer 6及更高版本如Altium Designer Winter 9、altium designer summer 9都会有这样的问题，在Altium DXP2004里面是没有这种情况的。这个并不是软件的问题，而是我们使用者的问题，因为习惯了以前的早期版本，思维没有很好的转过来，我觉得现在的新版本在条理上更加清晰，在设计上更加合理，有机会不妨大家试试，是否与我有相同的感受。

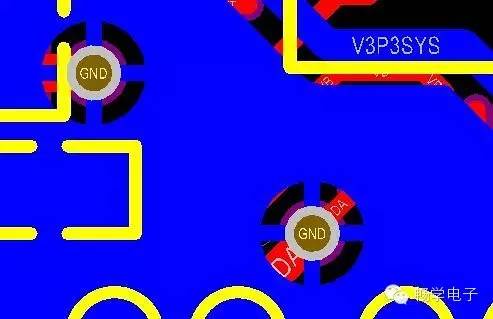

1、现在以Altium Designer Winter 09为例，我们来看看这个问题，在PCB中进行铺地的时候，所有的过孔都是十字连接的，没有像PROTEL 99SE和DXP2004里面那样只有焊盘（PAD）才是十字连接的而过孔跟铺地是直接连接的。如下图：

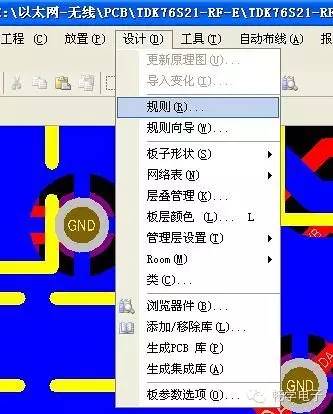

2、解决方法如下，点击“设计”----“规则”；如下图：

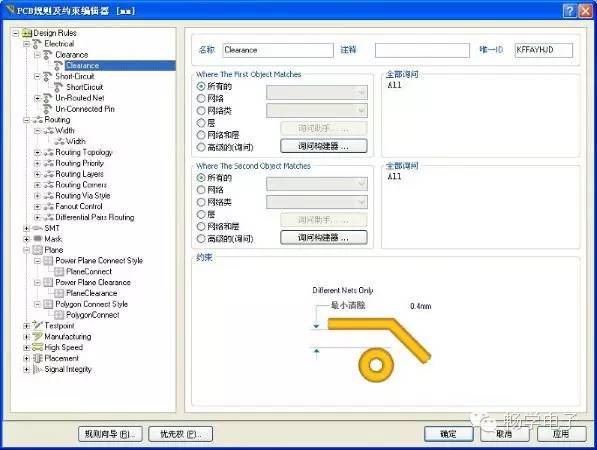

3、跳出如下界面：

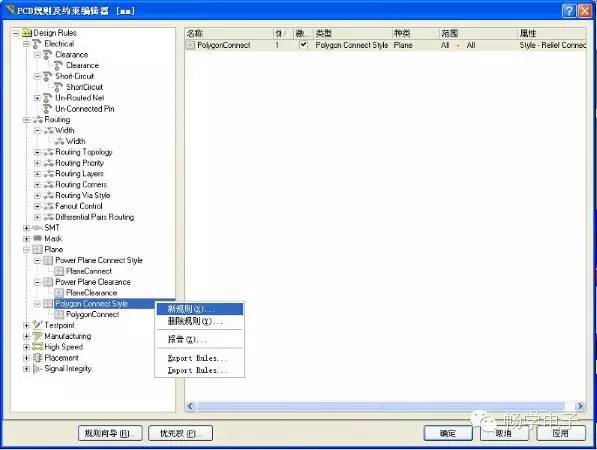

4、在“polygon connection style ”选项上面点击右键，弹出右键菜单，再点击“新建规则”，结果如下图：

5、弹出如下对话框：

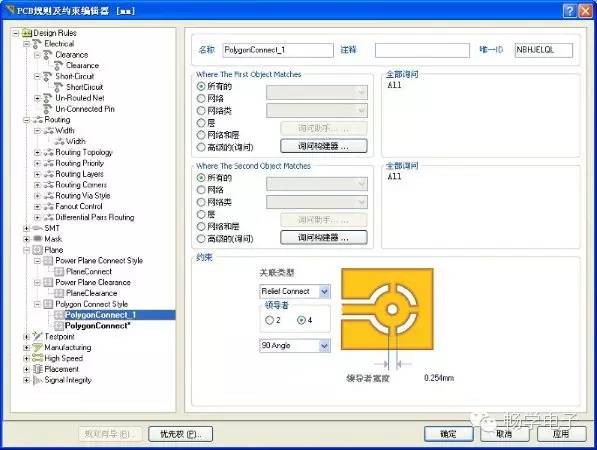

6、在“polygon connection style”选项下，鼠标左键单击刚建的“polygon connection_1”项，出来如下对话框：

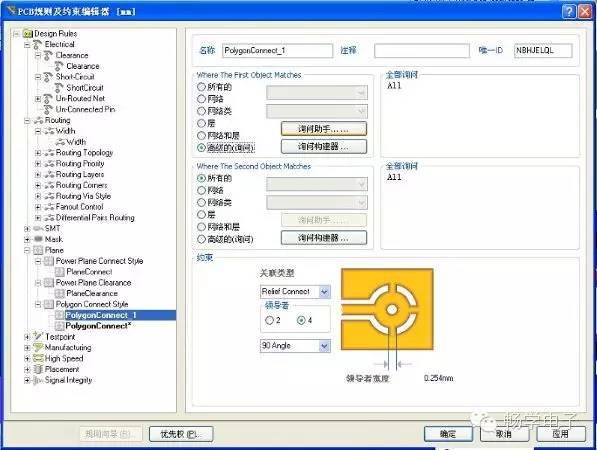

7、选中“高级的（询问）” ，点击“询问助手”，跳出如下对话框：

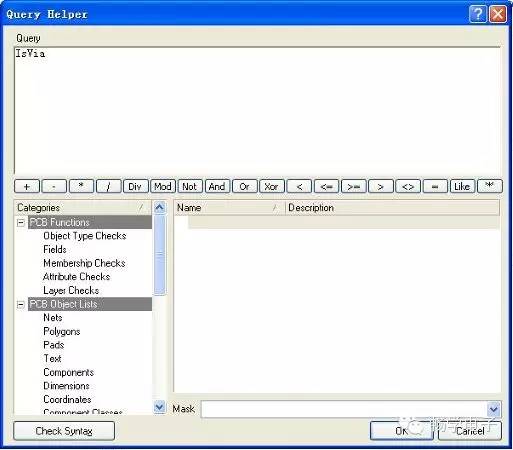

8、删除“all”,在“PCB functions”----“object type checks”----双击“IsVia”自动完成添加，然后点击“OK”，如下图：

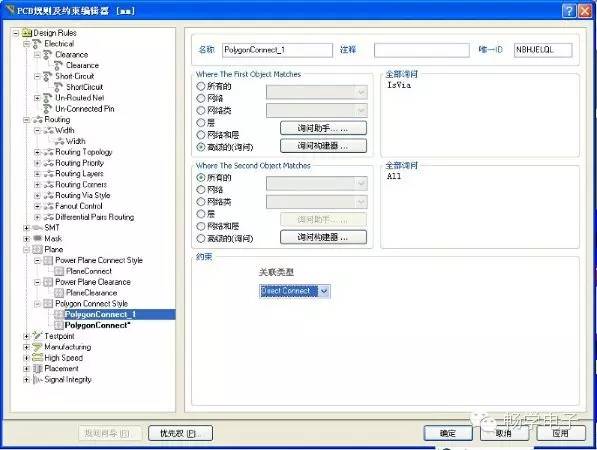

9、在下面对话框中，“约束”----“关联类型”----选择“direct connect”项，点击“确定”，完成；

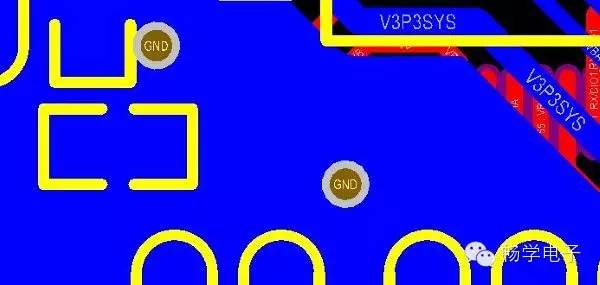

10、然后重新铺一下地就可以了，看看效果吧。

> > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > >
