PCB软件篇-Allegro怎样添加过孔VIA

Allegro怎样添加过孔VIA（转载）

    本文讲下怎样在Allegro中添加多种VIA到PCB中，本文基于Allegro16.X版本。

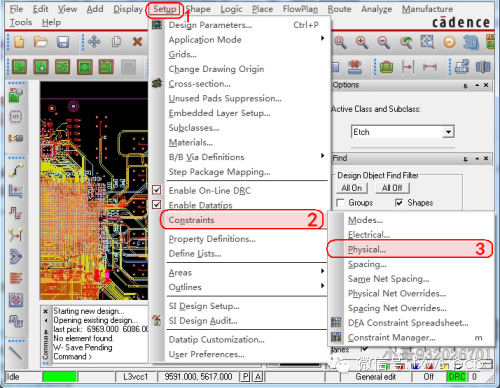

    首先在PadDesigner中建好需要添加的过孔；然后打开Constraint Manager（约束管理器），如图1：

图1

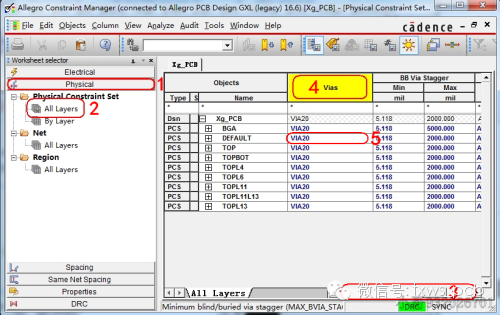

进入到Constraint Manager后，找到图2所示处：

图2

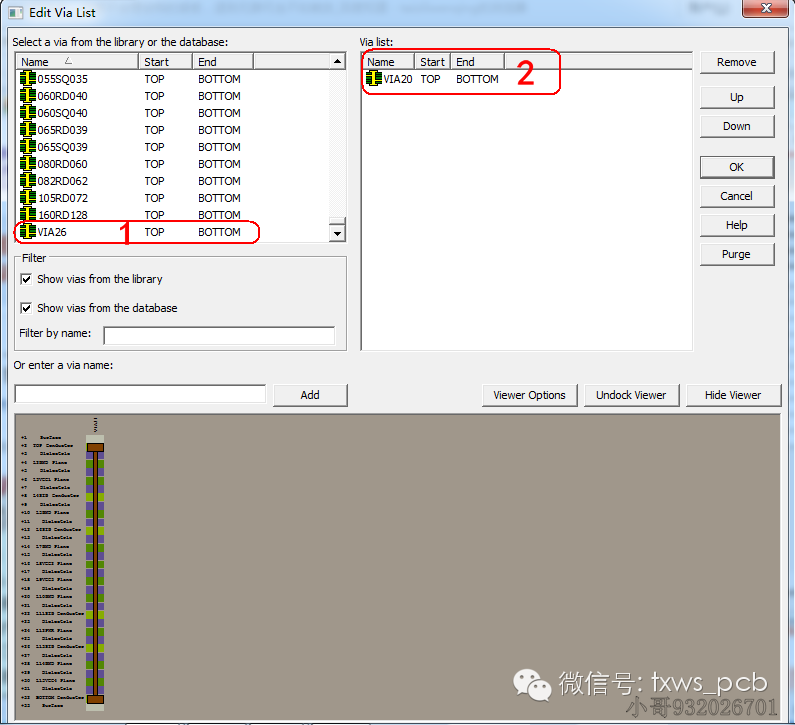

通过滑动图2中标示“3”处，单击“5处”，出现以下界面，如图3：

图3

图3中左侧，即标示“1”处显示的焊盘均为PCB Editor中已添加路径中的焊盘。

注意：若自己建的过孔存放在一个新的文件夹路径，记得在PCB Editor中先把路径添加好。

标示“2”处列出的是PCB中已添加的过孔。

单击标示“1”处的过孔，则右侧会出现此过孔，如图4：

图4

还可以通过右侧的Up、Down等调顺序等等。

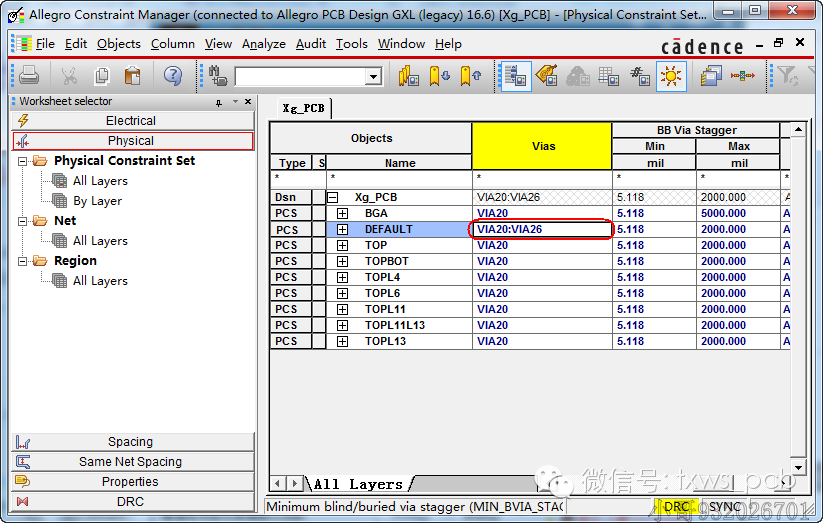

添加好后再来看下Constraint Manager中的显示，如图5：

图5

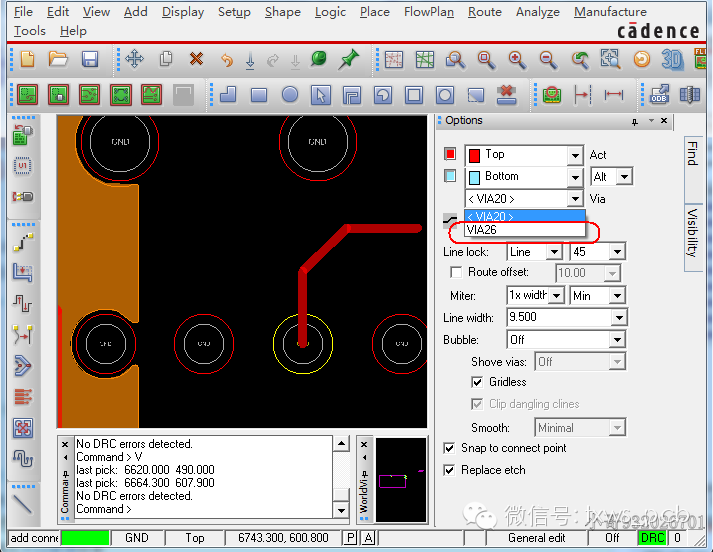

已经添加完成新的过孔类型，在PCB板中使用走线命令，选择过孔，如图6：

选择好需要的过孔VIA，双击即可添加在PCB板设计中。
