1.PCB设计工具KiCad&Wing3D安装

来源：net 网络用户发布，如有版权联系网管删除　2018-08-20　

进入嵌入式论坛与网友讨论>>

一、软件介绍

KiCad介绍

可以当做protel的linux下的替代版本

软件包内容

KiCad 包括一个工程管理器和四个主要程序:

kicad - 工程管理器。

eeschema - 原理图编编辑器。

cvpcb - 元件封装关联选择器。

pcbnew - PCB布线程序。

gerbview - Gerber(光绘文件)查看器

优点

1.kicad是一款开源软件，遵守GNU的GPL版权协议，使用起来没有盗版的问题。

2.kicad采用图形操作界面，配合鼠标和键盘使用很方便。

3.Kicad是一个跨平台的工具，在linux和windows都可以方便使用。

4.Kicad生成gerber文件很简便，PCB画好以后可以直接生成gerber文件。不用担心文件格式

使用技巧

1。移动元件快捷键是m,元件旋转的快捷键是r,使用方法是将鼠标移动到特定的元件上再按下快捷键就可以了。

2。拷贝元件最快的方法是按住shift 键然后用鼠标拖动光标选定准备的元件然后

不要松开shift 键再移动到指定的地方松开 shift 键复制就成功了

3。层次原理图绘制的方法是在原理图上增加层次管脚，然后在顶层的那张原理图上加入层次原理图元件，在放置层次原理图元件的时候会要求你指定对于的原理图名称。同时在层次原理图元件上也要加入层次管脚。这和99se操作有些类似。

4。如果不喜欢英文界面可以在语言选项中选择简体中文选项，整个菜单就会自动变成中文的了

5。在层次原理图中不同层次图中的电源网络默认是全局连接的。

6。放置过一次的元件软件会自动为它建立一个缓冲区，再次放置的时候直接选取就可以了

7.图画好以后点击元件编号按钮软件就可以为所有元件自动编号。

8.删除元件可以把光标放在元件或者线上按D就可以直接删除。

常用设置

1.设置语言：

设置-语言->汉语快捷键ctrl+P

2.快捷键设置

设置-快捷键设置

3.使用小工具，包括555计算等

二、Wing3D

Wings 3D功能单一，设计为建模工具（modeler），对计算机配置要求小。类似的软件是K3D。

Wings 3D是一个提供用户界面的多边形网孔模块生成器，支持输出vrml格式，它可以用于 assign materials, vertex color, UV coordinates and textures并且易用的界面使得初级用户和高级用户都得心应手。简而言之，就是配合Kicad这个软件查看你做好的板子的3D封装的。

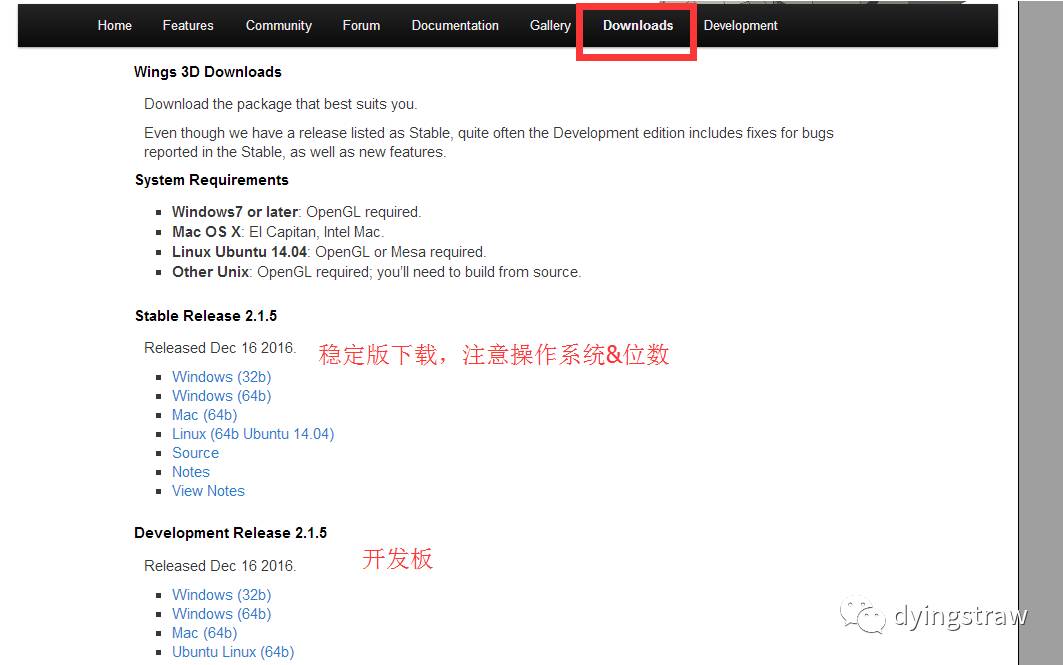

安装：而这安装都是出奇的简单，默认设置，下一步到底就可以

三、下载地址

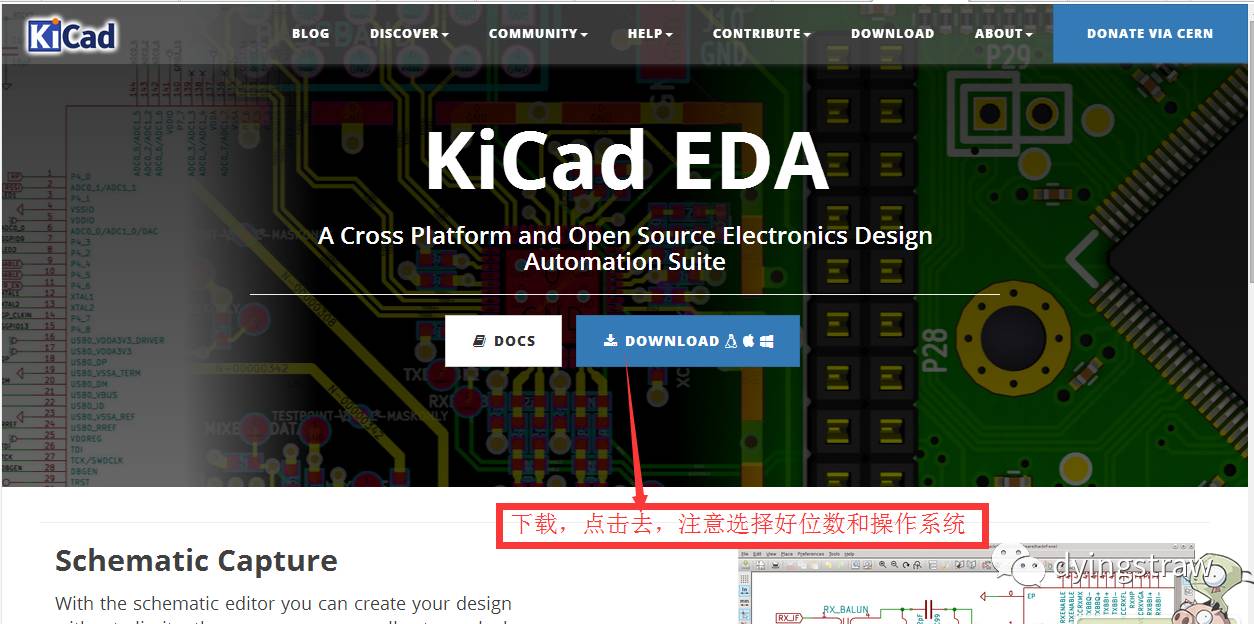

官网的：

Kicad：http://kicad-pcb.org/
