PCB走线开窗上锡如何实现

来源:net 网络用户发布,如有版权联系网管删除 2018-08-20

点击上方 “ 畅学电子 ” 一键关注,轻松学习电子知识

畅学电子网订阅号每天更新电子行业技术文章,及单片机最新资讯,随时随地轻松学习

电路中需要驱动8路继电器,当多路继电器闭合导通时电流大增,为保证实际效果,在加宽电流线的同时,希望去掉电流线上的阻焊层绿油层,板子做出来以后,就可以往上面加锡,加厚线路,可以通过更大的电流。

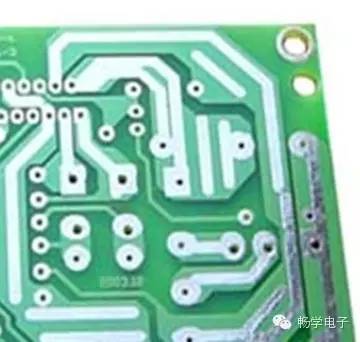

理想效果如图:

1、 如何在DXP中去掉个别线的绿油呢?

方法如下:

A、 在top layer(或bottom layer取决于预置线所在的层)中把这根线画好;B、在top solder(或bottom solder)层中画与这根线重合的线就可以了。

如图:

这根线选用非电气线画。理由如下:soldermask层是负片,有东西的地方就没有绿油,没有东西的地方就有绿油。那么哪个地方不要绿油就在这层画点东西。

2、如何在DXP中大面积的阻焊层开天窗呢?

阻焊层开窗就是在top solder层(或bottom solder层),在需要的地方选用覆铜工具拖拽出相应的图形就可以了,虽然也是用覆铜工具,但不是覆铜,它只是表示圈起来的部分不要阻焊,没有网络的概念。

补充内容:

1)top solder为助焊层,说白一点就是说,有这个层的地方就没有绿油,如果有线路的地方就喷上锡了,没有线路的地方就是光板,所以很多人把这层以线路层结合用,可以用作上锡处理.

2)top paster为钢网层,这是通俗的说法,就是你交给钢网厂做网网,你需要交给他的就是这层

经常范的错误:

1)把top pasete层当作solder层用,要上锡的地方画上一个paseter层,结果因为用的是pasete层没有开窗。

2) 把solder层当作线路层跟助焊层一起用,以为有这个层的地方就有线路跟开窗,这是非常不对的。

> > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > >
