汽车动力系统LIN步进电机驱动器解决方案 -

 步进电机驱动系统是由步进电机和步进电机驱动器构成的。步进电机驱动系统的性能不但取决于步进电机自身的性能，更取决于步进电机驱动器的优劣。同时，对步进电机驱动器的研究与步进电机的研究几乎是同步的，因而步进电机驱动器在汽车动力系统中有着重要的地位。

本文引用地址: http://www.21ic.com/app/auto/201506/631170.htm

步进电机驱动器细分的主要作用是提高步进电机的精确率。国内有一些驱动器采用“平滑”来取代细分，有的亦称为细分，但这不是真正的细分，本质不同。

1.“平滑”并不精确控制电机的相电流，只是把电流的变化率变缓一些，所以“平滑”并不产生微步，而细分的微步是可以用来精确定位的。

2.电机的相电流被平滑后，会引起电机力矩的下降，而细分控制不但不会引起电机力矩的下降，相反，力矩会有所增加。

驱动器细分后的主要优势

完全消除了电机的低频振荡。低频振荡是步进电机(尤其是反应式电机)的固有特性，而细分是消除它的唯一途径，如果步进电机有时要在共振区工作(如走圆弧)，选择细分驱动器是唯一的选择。提高了电机的输出转矩。尤其是对三相反应式电机，其力矩比不细分时提高约30-40%。提高了电机的分辨率。由于减小了步距角、提高了步距的均匀度，“提高电机的分辨率”是不言而喻的。

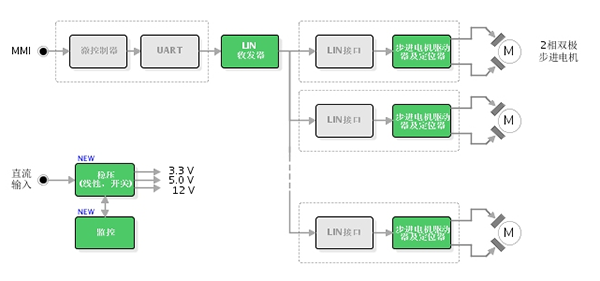

LIN步进电机驱动器解决方案

步进电机驱动器的细分越高，步进电机的精度就越高?

这是一种错误的观念。比如步进电机驱动器细分较高的可以达到60000个脉冲一转，而步进电机实际是无法分辨这个精度的，当驱动器设置为60000个脉冲/转的时候，步进电机驱动器接受好几个脉冲，步进电机才走一步，这样并不能提高步进电机的精度。

步进电机的细分技术实质上是一种电子阻尼技术，其主要目的是减弱或消除步进电机的低频振动，提高电机的运转精度只是细分技术的一个附带功能。细分后电机运行时的实际步距角是基本步距角的几分之一。
