汽车车身控制模块驱动器参考设计 -

 描述

本文引用地址: http://www.21ic.com/app/auto/201506/631165.htm

TIDA-00296 是一项重点介绍 TI 高侧和低侧继电器、电机以及负载驱动器产品系列的参考设计。我们选择了针对该设计的负载(门锁、车窗升降电机、座椅加热器、HVAC、车灯和 LED)来展示 BCM 可驱动的负载范围以及 TI 解决方案如何满足这些领域。

特性

用于驱动多个负载的灵活可靠的驱动器产品：高侧前 FET 驱动器 (LM9061/TPIC44H01)、座椅加热器、低侧驱动器 (TPL7407L)、车灯、高侧驱动器 (LMD18400)、HVAC 风机、车窗/雨刷传动器、线性LED驱动器 (TPS92630)、LED。

智能驱动器通过 I2C 和 SPI 提供诊断和保护功能

针对该设计的功率级提供反极性保护

前FET驱动器用于驱动分立式 FET，因而该设计可灵活地处理负载驱动需求

突出了 BCM 可直接驱动具有更高电流需求 (~4500mA) 的负载的能力

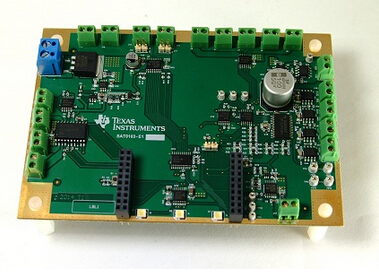

TIDA-00296 Board

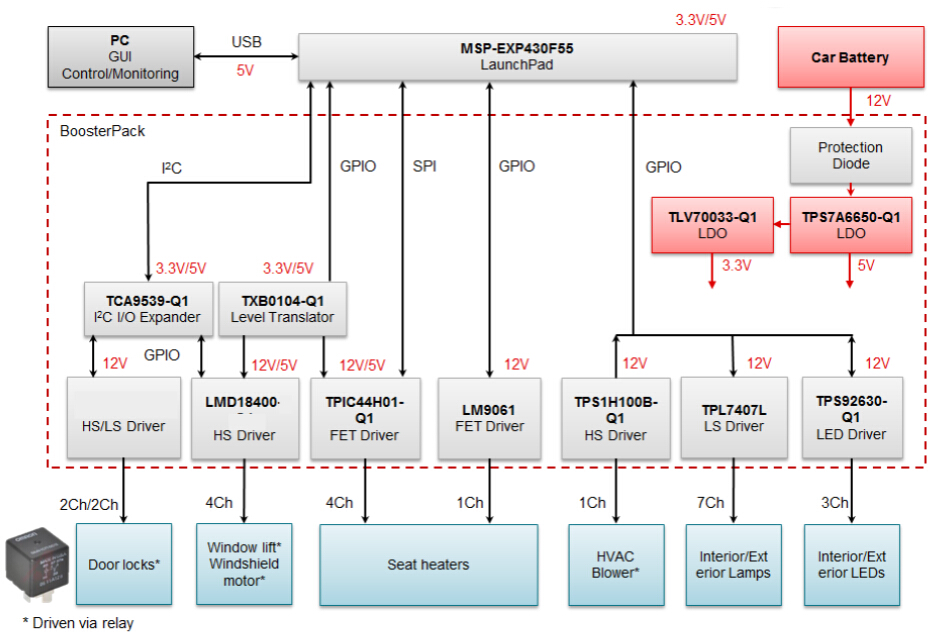

参考设计原理图

应用

中央车身控制模块
