带阻滤波器电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

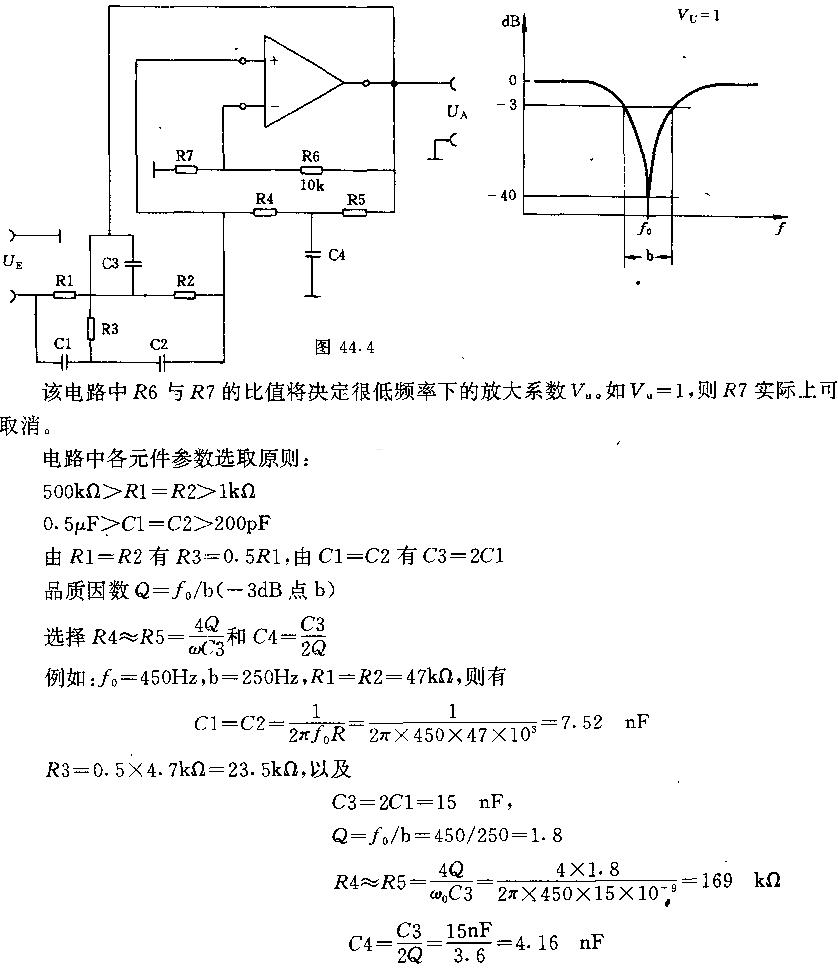

带阻滤波器电路图

该电路中R6与R7的比值将决定低频率下的放大系数Vuo,如Vu=1,则R7实际上可以取消。电路中各元件参数选取原理如上图。
