带通滤波器电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

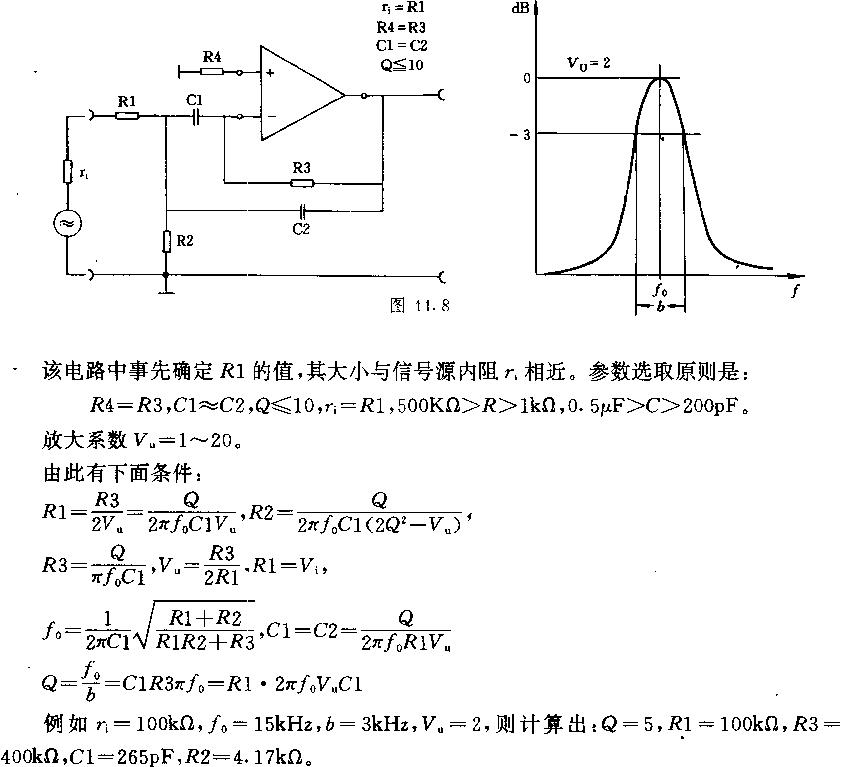

带通滤波器电路

该电路中事先确定R1的值，其大小与信号源内阻r1相近/参数选取原理是R4=R3，C1约等于C2，Q小于等于R1，500K>R>1K,0.5uF>C>200pF.
