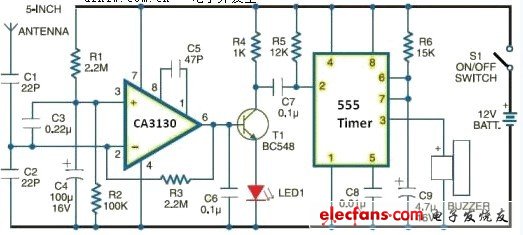

手机探测电路图 - 数模混合 -

手机探测电路原理可以从一个半米远的距离感激活的移动手机的存在，如果RF信号检测电路会通知你用一个声音报警(蜂鸣声 )和闪烁的指示灯。

这种类型的电路(使用频率高0.9 - 3GHz的)，你不能使用的频率调谐LC电路，该电路使用一个0.22pF的磁盘电容(C3)根据射频电路，以确保电路的能力，捕捉手机信号。这种手机探测器可以探测到任何一部手机的活动：传入或传出短信，视频传输或语音传输的C3电容必须有信息与8毫米间距之间的信息的长度为18毫米，以获得所需的频率。这个小磁盘电容作为一个小千兆赫的环形天线收集的射频信号。CA3130运算放大器IC使用电流电压转换器，这种手机探测器电子电路图，可用于验证存在一个活跃的手机在测试区域。
