8声5闪玩具枪设计与原理图 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-28

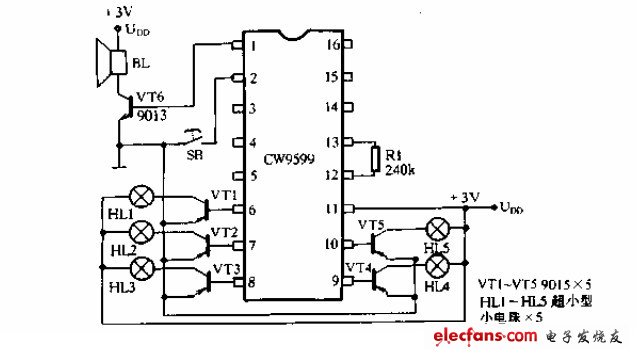

玩具枪电源图如图下图所示：它主要采用一块大规模CMos集成电路CW9899或HC898，其中晶体三极管VT6作放大信号，VT1~VT5为驱动小电珠发光用，R1为外接振荡电阻。接通3V电源，当按下开关SB时扬声器BL中即发出来福枪声，断开SB即停止发声。又能变换一种声响，如炸弹，依次类推。它的特点是一个开关，就能发出8中模拟声。即美按下一次SB时，就能依次变更一种声音，按第9次时，再从头开始循环。它的另一个特点是：五个超小型小电珠能够按照模拟声的变化而同步发光。
