海豚XQS30-1洗衣机电路图 - 数模混合 -

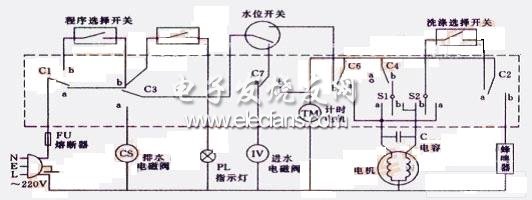

该电路由程序选择开关，水位开关，洗涤选择开关等对洗衣机进行操作控制。FU为熔断器，CS为排水电磁阀，PL为指示灯，IV为进水电磁阀，TM为计时电机。在用户没有选择洗涤方式之前，指示灯闪烁发光。当用户选择好洗涤方式，启动后。洗衣机按照设置好的程序，进水电磁阀打开，向洗衣桶内注水；当达到一定水位后、电动机开始正反向运转进入洗涤状态；衣服洗好后，排水电磁阀打开放水；然后蜂鸣器响、自断电控制开关工作。
