基于CCIC2851的音乐催眠器原理图 - 数模混合 -

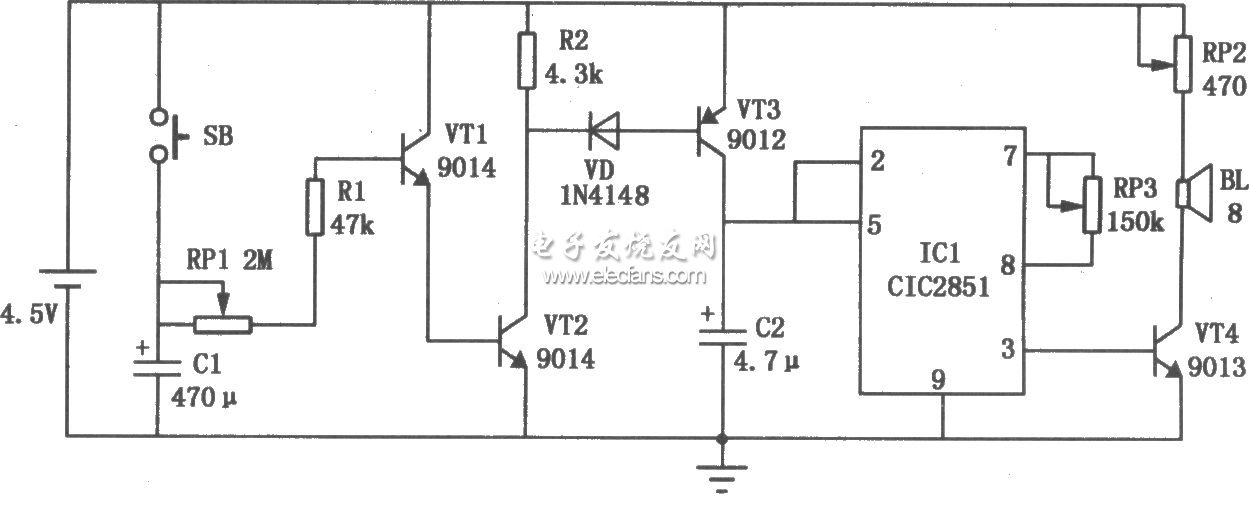

基于CCIC2851的音乐催眠器原理图如下：三极管VTl～VT3组成定时电路；ICl音乐集成电路CIC2851和三极管VT4等元件组成音乐发声电路。按下按钮开关SB，Cl被充电，VTl、VT2导通。松开SB后，由于Cl贮存电荷通过RPl和Rl向VTl基极放电，VTl、VT2仍能保持导通状态。VT3基极通过二极管VD从VT2的c、e极问获得正向偏流而导通，ICl得电工作，其③脚输出音乐信号经VT4放大后推动喇叭BL发声。由于ICl触发端②脚接电源正极，故在定时时间内喇叭将周而复始地演奏贮存在ICl内的音乐，从而达到催眠的目的。当Cl贮存的电荷放到一定程度后，VTl、VT2就由导通状态转为截止状态，VT3也随之截止，ICl失电不工作，喇叭就停止发声。电位器RPl用来调节定时时间。RP2用来调节喇叭的音量。乐曲演奏速度由RP3调节。
