8031与DAC0832双缓冲方式接口电路

双缓冲方式的接口与应用

    在多路D/A转换的情况下，若要求同步转换输出，必须采用双缓冲方式。DAC0832采用双缓冲方式时，数字量的输入锁存和D/A转换输出是分两步进行的。

    第一， CPU分时向各路D/A转换器输入要转换的数字量并锁存在各自的输入寄存器中。

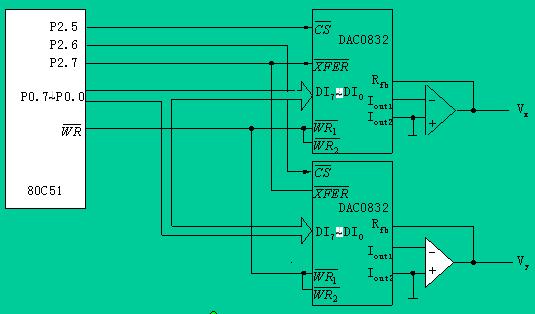

    第二，CPU对所有的D/A转换器发出控制信号，使各路输入寄存器中的数据进入DAC寄存器，实现同步转换输出。 图9.6为两片DAC0832与8031的双缓冲方式连接电路，能实现两路同步输出。

实现两路同步输出的程序如下：

      MOV  DPTR，#0DFFFH；送0832（1）输入锁存器地址
      MOV  A，#data1            ；data1送0832（1）输入锁存器
      MOVX  @DPTR，A ；
      MOV  DPTR，#0BFFFH；送0832（2）输入锁存器地址
      MOV  A，#data2            ；data2送0832（2）输入锁存器
      MOVX  @DPTR，A ；
      MOV  DPTR，#7FFFH    ；送两路DAC寄存器地址
      MOVX  @DPTR，A         ；两路数据同步转换输出
