矩形波电压发生器 - 数模混合 -

来源：网络用户发布，如有版权联系网管删除　2018-09-28　

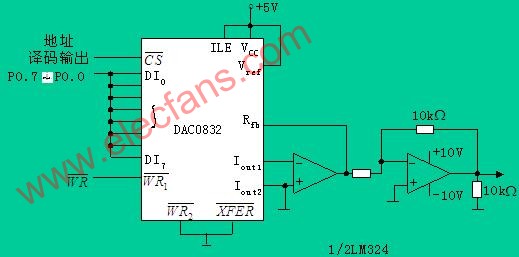

采用单缓冲方式，口地址设为FEFFH.
参考程序如下：
          ORG   1100H
START:    MOV   DPTR , #00FEH   ；送DAC0832口地址
LOOP:     MOV   A , #dataH     ；送高电平数据
          MOVX @ DPTR , A
          LCALL   DELAYH       ；调用延时子程序
          MOV   A , #dataL     ；送低电平数据
          MOVX @ DPTR , A
          LCALL   DELAYL       ；调用延时子程序
          SJMP    LCALL

执行上述程序就可得到如图9.5所示的矩形波。

图9.5 D/A转换产生的矩形波
几点说明：
（1）以上程序产生的是矩形波，其低点平的宽度由延时子程序DELAYL所延时的时间来决定，高电平的宽度则由DELAYH所延时的时间决定。
（2）改变延时子程序DELAYL和的DELAYH延时时间，就可改变矩形波上下沿的宽度。若DELAYL=DELAYH（两者延时一样），则输出的是方波。
（3）改变上限值或下限值便可改变矩形波的幅值；单极性输出时为0～-5V或0～+5V；双极性输出时为-5V～+5V。
【例9.3】三角波电压发生器
利用DAC0832产生三角波的参考程序如下：
      MOV       A , #00H      ；取下限值
      MOVX    DPTR , #FEFFH ；指向0832口地址    SS1： MOVX      @DPTR , A     ；输出
      NOP                     ；延时
      NOP
      NOP
SS2: INC       A        ；转换值增量
      JNZ      SS1       ；未到峰值，则继续
SS3: DEC       A        ；已到峰值，则取后沿
      MOVX      @DPTR , A     ；输出
      NOP                ；延时
      NOP
      NOP
      JNZ       SS3      ；未到谷值，则继续
      SJMP      SS2      ；已到谷值，则反复
