本应用笔记介绍使用USB “拇指”评估(EV)套件快速开发MAXQ2000 RISC微控制器所需要的步骤。文档解释了怎样安装和配置评估套件的硬件和软件，怎样开发并装入板上MAXQ2000微控制器能够执行的应用程序。本文提供了一个例程，用于读取和显示环境温度。
引言
MAXQ2000 USB Thumb评估套件是评估MAXQ2000 RISC微控制器方便可靠的平台。评估(EV)套件电路板采用了具有USB接口的“拇指”外形封装(图1)。通过计算机上安装的MAX-IDE汇编语言集成开发环境，可以在该评估套件电路板上开发并调试应用程序。套件中包含的USB闪存驱动盘提供MAX-IDE程序，也可以从Maxim网站下载该程序。

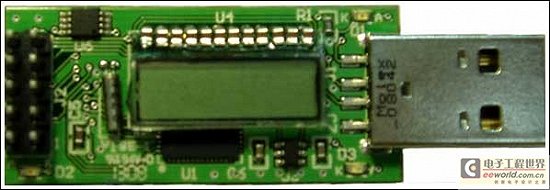

图1. MAXQ2000 USB评估电路板
MAXQ2000 USB电路板包括一个DS18B20温度传感器；一个4位7段液晶显示屏(LCD)；一个用于MAXQ2000内部实时时钟(RTC)的32kHz晶振以及一个原型插头，通过它访问处理器的一些通用I/O引脚。
评估套件在发售时提供电路板和USB闪存驱动盘，它包括软件、原理图、数据资料以及其他有用文档。
软件设置
在使用MAXQ2000 USB评估套件之前，您的PC必须先安装几个软件包。下面几节解释了每个软件包的安装和设置。
安装USB至串口驱动
PC要和MAXQ2000 USB电路板正确连接，必须为板上USB至串口转换器安装合适的驱动。下面的说明详细介绍了怎样安装Windows XP驱动。如果还需要深入了解在Windows 2000或者Windows 98上安装FTDI驱动，请参考安装指南。
安装虚拟COM端口(VCP) FTDI驱动
安装这些驱动时，请按照以下步骤进行：

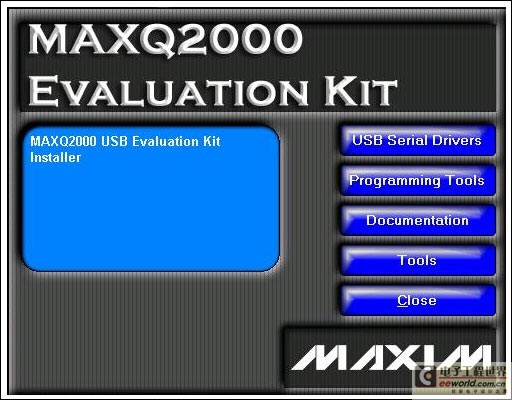

- 把提供的USB闪存驱动盘插入到计算机的主动USB连接器中。根据您的操作系统及其设置，闪存中的自动运行功能使程序自动运行。如果程序没有自动启动，打开浏览器，双击根目录下的Setup.exe文件。这将产生MAXQ2000评估套件主菜单，如图2所示。
- 单击屏幕右侧的USB Serial Drivers按钮。这会打开另一个窗口，您将看到安装进程。安装完成后，将出现确认消息。
图2. MAXQ2000评估套件主菜单 - 现在，连接MAXQ2000 USB电路板和您PC的主动USB端口。虽然不是必须的，建议最好不要使用USB闪存驱动盘目前连接的端口，而使用其他端口，这样可以访问所有USB设备，而不必来回切换。将出现“Found New Hardware”消息。稍后，您将看到消息“Your hardware is installed and ready to use”。
确定虚拟COM端口
必须配置MAX-IDE程序和开发工具，使其能够适应MAXQ2000 USB Thumb评估套件提供的虚拟COM端口(VCP)接口。首先，您必须确定操作系统为USB串口分配了哪一COM端口。对此，单击Start

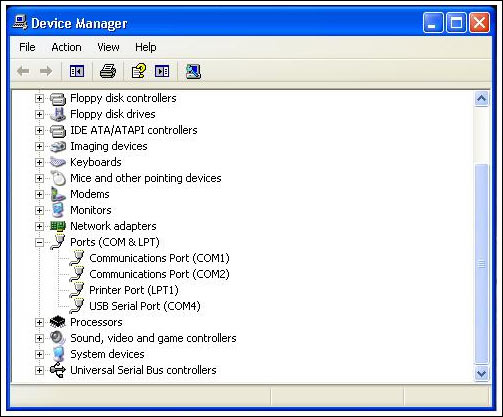

Control Panel，选择System Hardware Device Manager。查看Ports (COM & LPT)部分，确定分配给VCP的COM端口号(图3)。
图3. 设备管理器中的USB串口COM位置
在这个例子中，USB串口被分配给COM4。当第一次启动MAX-IDE (或者其他程序与MAXQ2000评估套件开始通信)时，必须配置IDE使用该COM口。下面详细介绍这一配置过程。现在，记住COM端口分配即可，以便后面进行配置。
