摘要：本应用笔记介绍怎样针对MAXQ1103微控制器开发、构建并调试应用程序。这本应用笔记使用了Rowley Associates公司为MAXQ30平台提供的CrossWorks C编译器。

引言

MAXQ1103是Maxim集成产品公司的新一代安全微控制器，设计用于金融终端。它运行16位指令，提供一个32位数据通道。微控制器在一个机器周期中执行完成指令，是性能非常高的RISC机。MAXQ1103还具有很多重要的安全特性，包括：

• 支持DES、3DES、SHA-1、SHA-224、SHA-256、RSA、DSA和ECDSA的密码加速器
• 真正的硬件随机数发生器
• 1KB低泄漏电池备电NVSRAM
• 与外部电路连接的7个防篡改探测输入
• 环境传感器，例如温度和电压超范围探测器

MAXQ1103评估(EV)套件是安全应用原型开发的理想平台。套件提供两个串口，两个智能卡插槽(一个全尺寸，一个SIM卡)，一个USB连接器，一个LCD屏，一个16按键键盘以及原型区。

设置MAXQ1103评估套件

MAXQ1103评估套件如图1所示。需要采用下面列出的硬件元件来完成本应用笔记所讨论的工作：

1. MAXQ1103评估套件电路板
2. JTAG电路板
3. JTAG电缆(连接MAXQ1103评估套件电路板和JTAG电路板)
4. 9针串行电缆
5. 稳压电源(5V、±5%、300mA、中心正极)

详细电路图(PDF, 14.4MB)

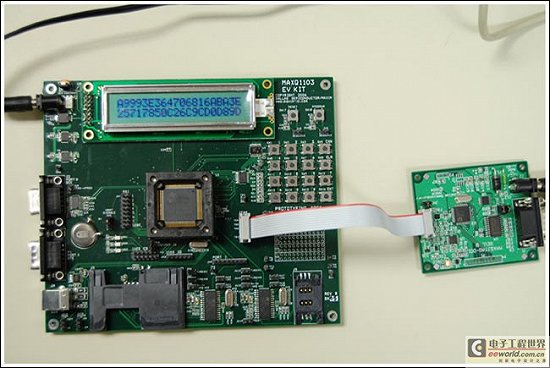

图1. MAXQ1103评估套件

MAXQ1103评估套件电路板和JTAG电路板都有很多跳线需要进行配置。如果需要了解跳线及其功能的详细信息，请参考各自的数据手册。对于本应用笔记，请按照以下要求来配置跳线：

• 在MAXQ1103评估套件电路板上，短接跳线JU1，连接JU5上面的两个引脚(最靠近JU5标签的两个引脚)。现在，所有其他跳线应打开。如果，JU6到JU18的所有跳线都短接，那就OK。这是智能卡通信需要的配置，本应用笔记不涉及。
• 在JTAG电路板，短接JH1和JH2，打开JH3。

在JTAG电路板和MAXQ1103套件电路板之间连接JTAG电缆。在JTAG电路板上，红色电缆应连接至标有引脚1和引脚2的一侧，以及MAXQ1103套件电路板的TCK-GND一侧。

注意，在早期的MAXQ1103评估套件中，MAXQ1103 IC可能采用了插槽。如果是这样，把MAXQ1103插入到IC标记向下的插槽中(无铅指示符“+”应在右上侧)。

在您的PC和JTAG电路板之间连接9针串行电缆。不要将其连接至MAXQ1103评估套件电路板。将电源连接至这两块电路板。

采用CrossWorks编译器进行设计：Blinky

我们不以“Hello World”开始，而是构建一个简单的应用程序，该应用程序使MAXQ103套件电路板上的一个LED闪烁。

我们使用的工具包是Rowley Associates公司提供的CrossStudio。现在，工具包当前版本是面向MAXQ30的CrossWorks (2.0.0.2008063000.2293版)，可用于产生本文档的截屏显示。为确定是否是最新版本，请在线访问Rowley Associates网站，或者通过Maxim支持中心，与我们取得联系。

在建立新方案时，点击File  New  New Project。在New Project弹出框中，填写底部的Name和Location框，从Project Templates窗口中选择“A C executable” (图2)。我们调用工程BlinkyDemo，将其放到目录C:\work\maxq\maxq1103\blinky中。
