ALU右移输出原理

直通门将运算器的结果不移位送总线。当X2X1X0=100时运算器结果通过直通门送到数据总线。同时,直通门上还有判0电路,当运算器的结果为全0时,Z=1。

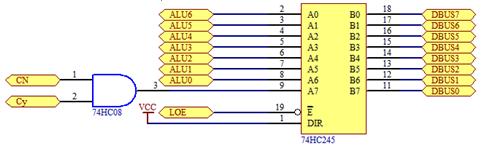

右移门将运算器的结果右移一位送总线。当X2X1X0=101时运算器结果通过右通门送到数据总线。具体连线是:
Cy 与 CN DBUS7
    ALU7 DBUS6
    ALU6 DBUS5
ALU5 DBUS4
    ALU4 DBUS3
    ALU3 DBUS2
    ALU2 DBUS1
ALU1 DBUS0
当不带进位移位时(CN=0):
    0    DBUS7
当带进位移位时(CN=1):
    Cy   DBUS7
