uPC(八位带预置计数器)原理图 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-28

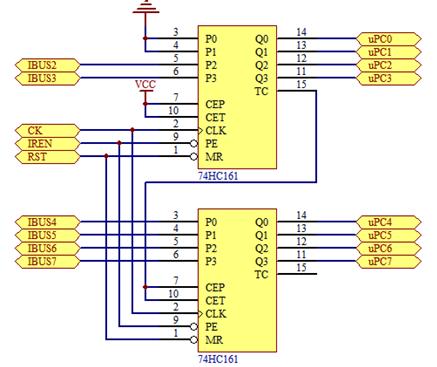

uPC是由两片74HC161构成的八位带预置计数器，预置的数据来自IBUS。指令IBUS[7:0]的高六位被接到uPC预置的高六位，uPC预置的低两位被置为0。一条指令最多可有四条微指令。uPC的原理图见图2-20。
