与非门组成宽延时触发器电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

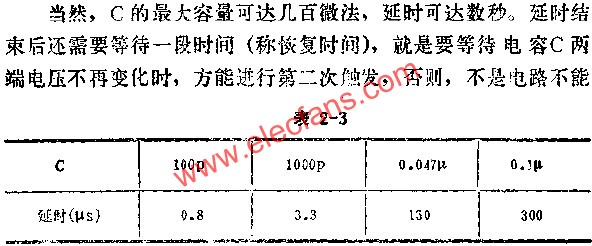

如图所示是一个负脉冲触发的宽延时单稳态触发器。图中延时主要决定于电容C。对于TTL电路来说，R的阻值一般为5~10千欧。表中所列为R=5.1千欧时，延时的实测数据。
