门电路组成触发器电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

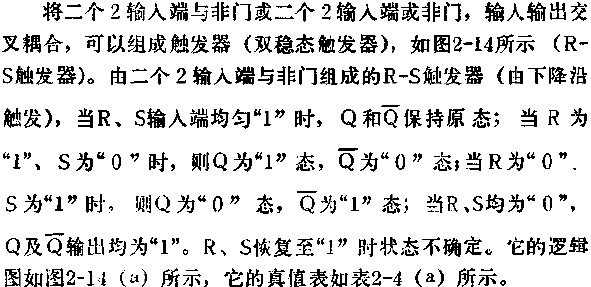

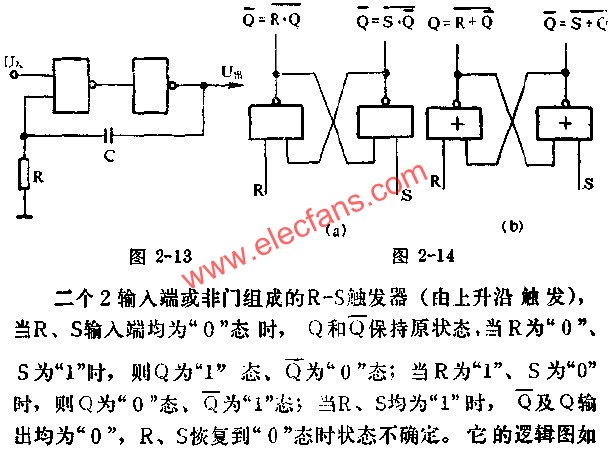

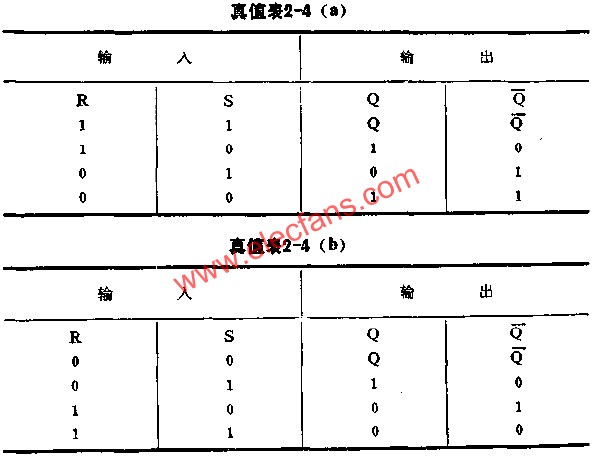

图B所示，它的真值表如表B所示。

在应用中，如由R-S触发器作开关整形时，应将输入端经一电阻接VDD或VSS，不允许存在悬空的过程，电阻阻值可选100千欧~1兆欧。
