门电路组成触发电路图 - 数模混合 -

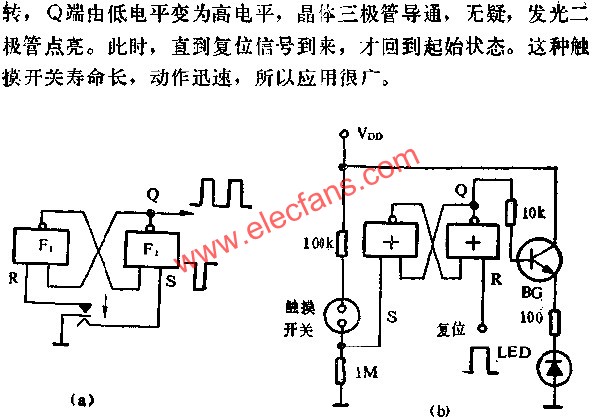

图中所示是分别用与非门和或非门组成的触发电路，比较实用。图示中A是用与非门组成的R-S触发器。在R-S触发器的R端和S端连接一个微动开关，每按下一次，使S端获得一个下降脉冲，在Q端就输出一个脉冲信号，这样就形成了一个“手动单脉冲发生器”。图示中B是用二个或非门组成的R-S触发器。用脉冲的上升沿进行复位，复位以后，Q端为低电平，晶体三极管BG截止，发光二极管没有电流流过，不亮。当用手指触摸到微型触摸开关时，S端的电位高于开门电平，R-S触发器翻
