CMOS非门组成线性放大器电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-28　
进入嵌入式论坛与网友讨论>>

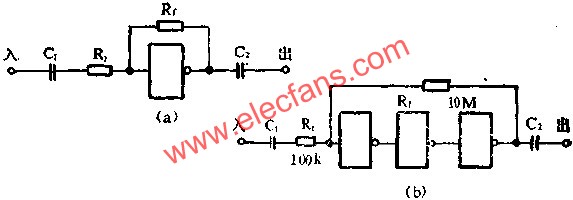

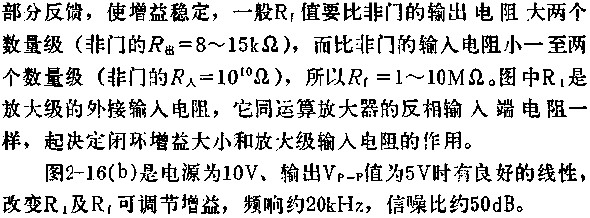

如图所示是用CMOS非门电路加入负反馈后组成的线性放大器。图中A是由一个非门组成的一级线性放大器，B所示是由三个非门串联构成的一级线性放大器。图中R1是反馈偏置电阻，它构成直流全反馈，使工作点稳定，同时也构成交流的
