典型单片机的I/0口都是准双向口，既可以当输出口也可以当输入口。具体操作时，我们将数据写出I/0口就是将它当作输出口使用;如果在程序中直接调用当前I/0口的状态，给我们定义的变量赋值或用于逻辑判断、分支控制等操作，就是将它当作输入口使用。

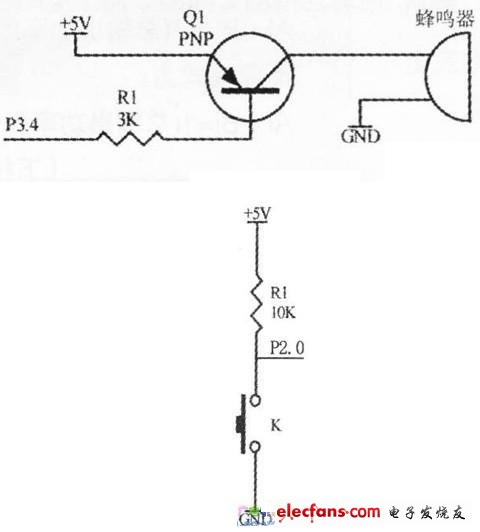

　　下图是使用P2.0口读取按键控制的电路。

　　从下图中可见，在该电路中P2.0口是输入应用。当按键没有按下时+5V通过上拉电阻R1接到P2.0，这时P2.0口的电压是+5V，即逻辑“1”：如果按键被按下，P2.0通过按键接到电源地，这时P2.0口的电压是OV，即逻辑“0”。

　　综上所述，不按键时P2.0的状态是“1”;按键时P2.0的状态是“0”。

　　如果没有电阻R1，当按键接下时+5V电源会通过按键被短路到地，严重时会损坏电源，这是绝对不允许的。

　　假设单片机同时连接上图和下图的电路，用P2.0做输入口，读取按键：用P3.4控制蜂鸣器。写一个程序，当按键按下时蜂鸣器鸣响，按键没有按下时蜂鸣器停止鸣响，程序如下：

　　#include

　　sbitBuzzer=P3^4;sbitKey=P2^0;//【注1】

　　//主程序voiDMAin(void){for(;;){if(Key==0){//【注2】

　　Buzzer=0;//按键被按下，蜂鸣器鸣响}

　　else{Buzzer=1;//按键没有按下，蜂鸣器停止鸣响}

　　}

　　【注1】：将位变量Key定义为单片机P2.0口，以后对变量Key的操作就是对P2.0口的操作;

　　【注2】：条件语句，直接用Key的状态(即P2.0口的状态】来控制程序的运行。如果按键被按下P2.0的状态为0，Key=0为真，程序执行Buzzer=0，这时蜂鸣器鸣响;如果按键没有按下，P2.0的状态为1，Key=0为假，程序执行Buzzer=1，蜂鸣器停止鸣响。
