一、硬件说明：

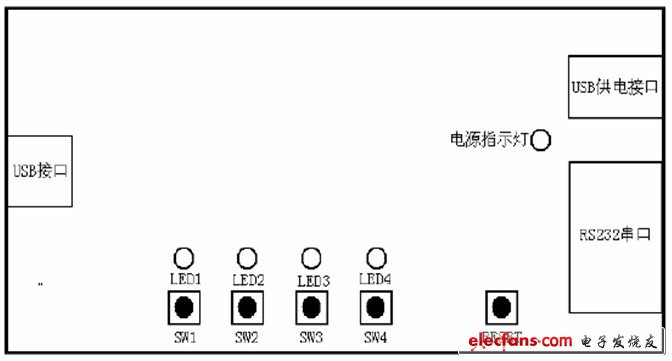

　　硬件接口图如下所示：

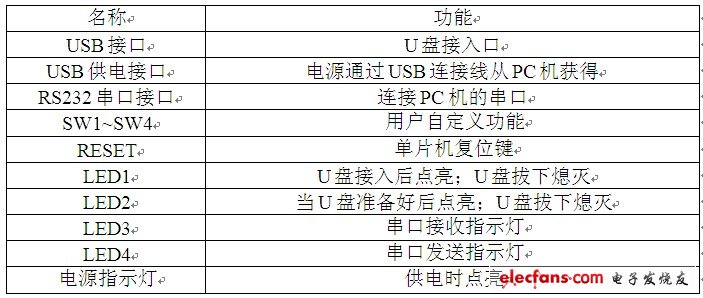

　　接口及指示灯说明：

　　配件为：串口线一根，USB 接口线一根

　　二、硬件安装：

　　1、使用串口线连接读写器的“RS232 串口接口”和 PC 机的串口;

　　2、使用 USB 接口线连接读写器的“USB 供电接口”和 PC 机的任意 USB 口，此时“电源指示灯”点亮，表明读写器供电正常，可以使用;

　　3、接入 U 盘，等待一段时间。LED1、LED2 相继点亮，表示准备好，可以写入数据;

　　4、操作完成后，等待 U 盘指示灯不再快速闪烁，即可拔下 U 盘。再拔下 USB连接线。

三、软件操作：

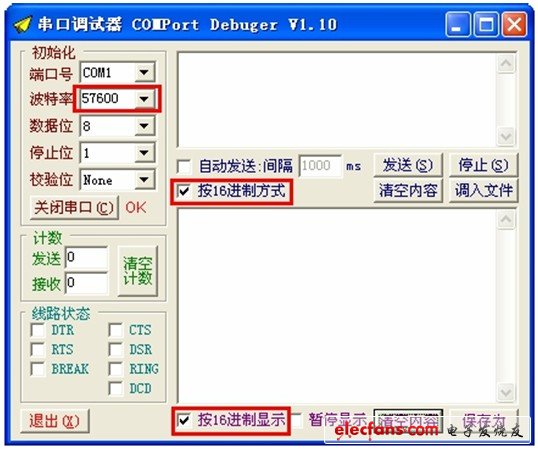

　　1 、首先保证硬件连接正确。运行“开发工具”目录下的串口调试工具“comdebug.exe”，设置如下图红框所示。

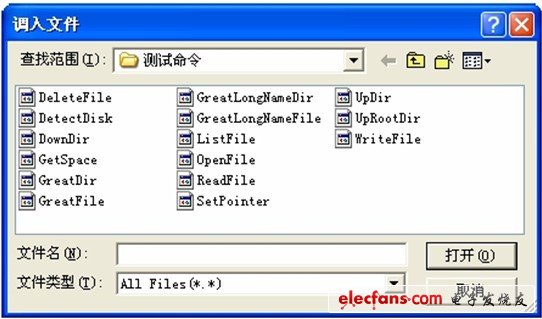

　　2、点击“调入文件”，选择“测试命令”文件夹中的测试命令：或者根据“软件接口说明”手动输入命令。

　　3、点击“发送”，即可完成一次操作。接收窗口会显示读写器的应答命令。
