电子按摩器原理图 - 数模混合 -

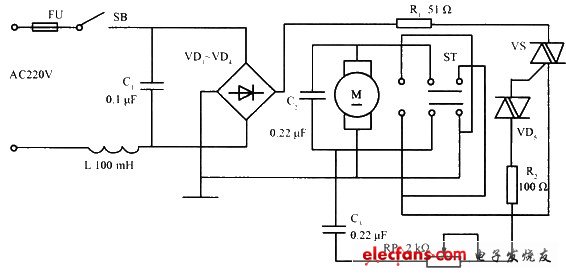

220 V市电经闭合电源开关SB，电阻R1、R2，电位器RP组成分压电路，分压后给电容C3充电。当C3充电至一定值时，双向二极管VD5导通，输出一触发脉冲电压到双向晶闸管VS触发极，VS受触发导通，输出端输出受控脉动直流电压，为直流电动机M供电。电动机M受电旋转，带动按摩头做按摩动作。改变电位器RP阻值，即改变C3的充电时间常数，实质是改变双向晶闸管VS的导通角，实现直流电动机M转速调节。电子按摩器原理图:
