电子灭鼠器原理图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-29

交流220 V电压经TR降压、VD1~VD4整流、C5滤波及IC2稳压后,为红外控制电路提供+6 V的工作电压。IC1的5脚输出的振荡信号经VT放大后,驱动HR1发出调制红外光。平时(在无老鼠进人红外探测区域时),HR2接收不到HR1发射的红外光,IC1处于自动振荡状态,其8脚输出高电平,HR3不亮,K和高压电路不工作。

当有老鼠进人红外探测范围时,老鼠身体反射回来的红外光线被HR,接收,使IC1的8脚由高电平变为低电平,HR3点亮,Κ通电工作,高压电极上产生了高压将老鼠击毙。当清除死鼠(应切断电源)后,HR3又关断,IC1的3脚失去输入信号,8脚变为高电平,HR,熄灭,Κ和高压电路停止工作,电路又恢复到守候状态。高压部分由固态继电器K,电阻R7,电容C6、C7、C8,二极管VD5、VD6和高压电极组成。

高压电极可使用较细的裸金属线或敷铜板制作而成。本电路直接与市电相连,一定注意自身和他人的人身安全,在设立电网的地方,要树立一块明显的标识牌,以警告他人,此处有电网应小心。

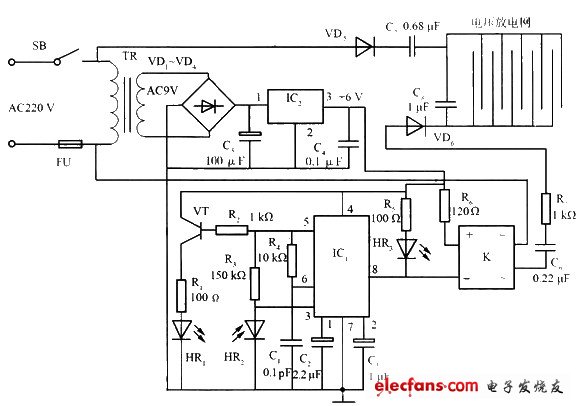

电子灭鼠器原理图:

电子灭鼠器原理图
