自动调光电子窗帘电路 - 数模混合 -

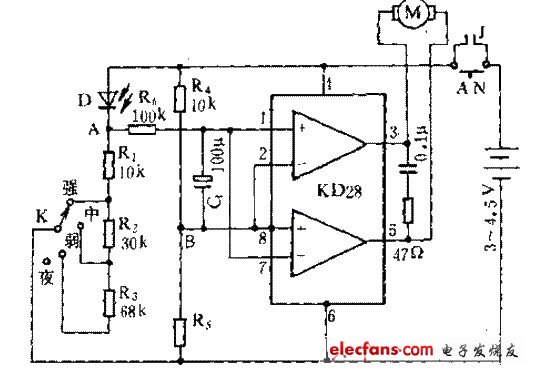

自动调光电子窗帘电路原理：光敏二极管D与R1、R4、R5构成一平衡电桥。当光照适当时，A、B两点电位相同。均为1/2EC，KD28两运放输出端3脚和5脚电位也相同，电机M不转，窗帘保持原状。当室外光照增强时，室内光照也增强，光敏二极管内阻变小，A点电位上升，KD28输出端3脚电位升高，5脚电位下降，电机M正转，窗帘缓缓关闭，直至室内光照减弱、D的电阻上升到使电桥重新平衡为止。反之，当光照减弱时，电机M反转，窗帘缓缓打开。C1、R6起延时作用，它能使控制过程缓缓进行，可避免因风偶然吹开窗帘而造成电机的反复起动。
