与非门组成电子打靶游戏机电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-29　
进入嵌入式论坛与网友讨论>>

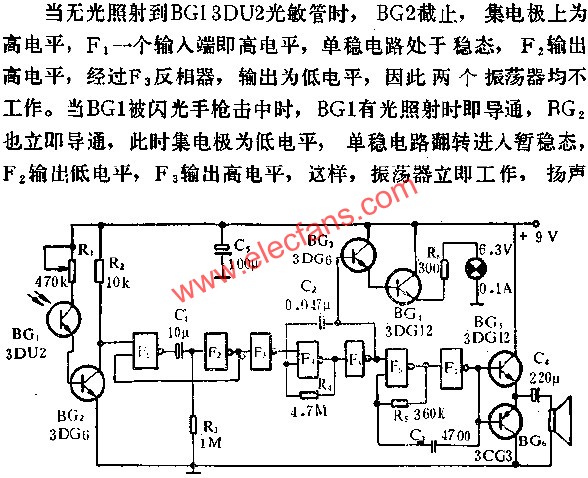

图中所示是一个电子打靶游戏机线路.图示线路F1和F2组成单稳态电路,F4和F5组成超低频振荡器,F6、F7组成音频振荡器，而F3则作为反相器使用。
