与非门组成报警器电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-29　
进入嵌入式论坛与网友讨论>>

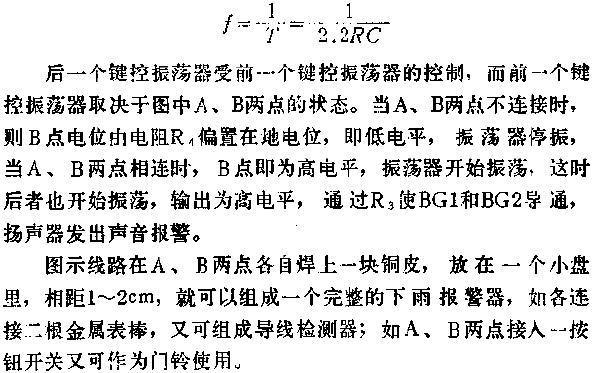

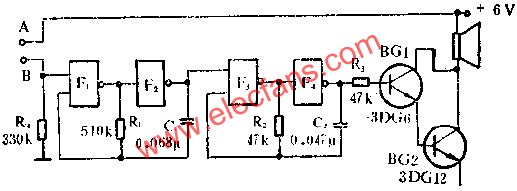

图中所示是用与非门组成的一个多用途报警器，图示线路F1、F2和R1、C1组成键控振荡器，F2、F1和R2、C2也是一个键控振荡器，其振荡频率符合下式：
