AN系列常用音频放大电路 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-30

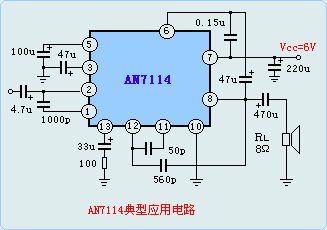

| AN7114 音频功率放大电路 AN7114在Vvv=6.0V，THD=10%，RL=8Ω条件下，输出功率可达0.6W，噪声输出3mV。 极限参数：Vcc=11V，耗散功率（不带散热器）为1.2W，带散热器的条件下为2.25W。工作温度-20—70℃，适合于小型便携式收录音机及音响设备作功率放大器。 |
 |
 |

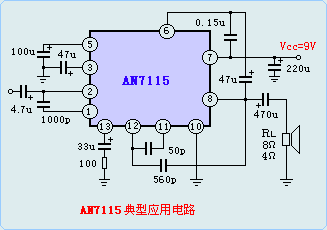

AN7115 音频功率放大电路 AN7114在Vvv=9.0V，THD=10%，RL=8Ω条件下，输出功率可达2.1W，噪声输出3mV。 极限参数：Vcc=13V，耗散功率（不带散热器）为1.2W，带散热器的条件下为2.25W。工作温度-20—70℃，适合于小型便携式收录音机及音响设备作功率放大器。 |
 |
 |
BA313 带ALC录放音电路 BA313是一个内置自动电平控制电路（ALC）的录放音前置放大电路，常用于盒式磁带录音机，9脚DIP双列直插封装，电路具有如下特点： 自动电平控制范围宽，工作电压范围宽（3—12V），高增益，低失真，低噪声。 |
