BA328 立体声前置放大电路 BA328具有双路前置放大电路，它具有外接元件少，安装方便等特点，单8脚直插封装。电路特点如下：工作电压范围宽，噪声小，开环增益高，左右声道平衡性好。常用于磁带录放音机，汽车立体声收音机及家用音响设备。BA328极限参数如下：最高电源电压18V，最大功耗：540mW，工作温度：-25-70℃。 |
 |
 |

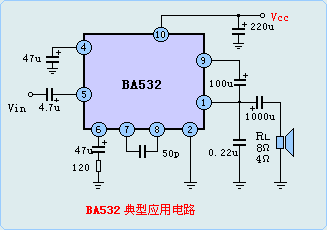

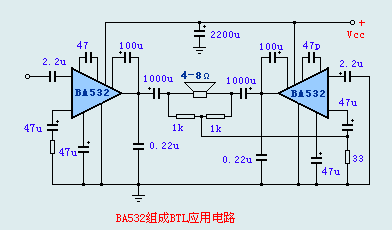

BA532 音频功率放大电路 BA532与用于OTL电路的低频功率放大电路，输出功率高达5.8W，内设负载短路、过电压和过热保护电路，单列10 脚封装，电路特点有： 在电源电压为13.8V时，8Ω负载阻抗，THD=10%时，输出功率可达5.8W，纹波抑制比高达40dB，引脚与BA511A、BA521相同。常用于汽车立体声收录音机，收音机、电视机和磁带录音机中作功率输出电路。 |
 |
 |

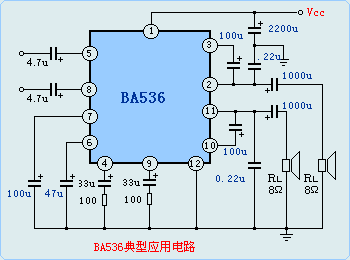

BA536 4.5W双声道功率放大电路 BA536是一个双声道音频功率放大电路，它具有通道平衡好、增益差小，12脚DIP单列直插封装，电路具有如下特点： 输出功率每声道4.5W（4Ω负载阻抗，12V电源电压时），5.5W（3Ω负载阻抗，12V电源电压时）。纹波抑制比55dB，失真度：THD=1.5%（Po=0.5W时），串音小于57dB，工作电压5-12V，可以方便地构成BTL电路。 极限参数：Vcc=18V，功耗：工作温度：-20-75 |
