HA1377音频功率放大电路 - 数模混合 -

HA1377是日本日立公司生产的功率放大集成电路，在一块硅片上有两组功放电路，具有较高的输出功率，13.2V电源电压下，在4Ω负载THD=10%时可获得5.8W输出功率。在BTL连接时，在以上相同条件可获得17W的输出功率。适合于便携式、台式单声道及立体声双声道录音机等音响设备，采用12引线单列直插式塑料封装结构，外形如图1。

电路特点：     [1].谐波失真小，在100Hz-10kHz下不大于1%。     [2].电路内部具有耐浪涌保护电路。     [3].内部设有热切断保护电路。     [4].外接元件少。

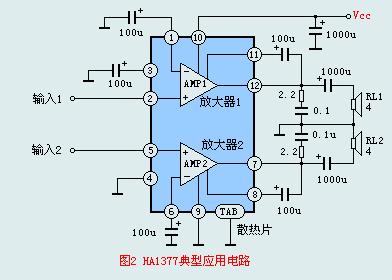

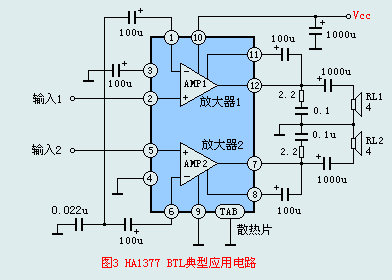

典型应用电路及电气参数：     图2为HA1377在双通道工作时的典型应用电路，图3为BTL连接典型应用电路，表1为HA1377电气参数，表2为极限参数。

HA1377电气参数
参数名称	测试条件	最小值	典型值	最大值	单位
无信号时电流	Vin=0V（每一声道）	-	80	160	IQmA
输入偏置电压	Vin=0V	输出开路	-	40	VBmV
电压增益	Vin=2.45mV	53	55	57	Gv(dB)
电压增益偏差	Vin=2.45mV	-	-	±1.5	ΔGv(dB)
额定输出功率	THD=10% Vcc=13.2V，RL=4Ω THD=10% Vcc=13.2V，RL=2Ω	5.0 -	5.8 9.0	-	-
谐波失真	Pout=0.5W	-	0.15	1.0	THD(%)
噪声输出	Rg=10kΩ,BW=20Hz-20kHz	-	-	2.0	WBN(mV)
电源纹波抑制	f=500Hz,Rg=600Ω	30	40	-	SVR(dB)
高端截止频率	Vin=-46dBm,gv=-3dB(f=1kHz参数)	-	25	-	f(kHz)(dB)
串音	f=500Hz,Rg=600Ω	40	58	-	CT(dB)

HA1377极限参数
参数名称	极限值	单位
电源电压	18	Vcc(V)
无信号时电源电压	26(30sec)	Vcc(DC)(V)
输出电流	4.5	Io(peak)(A)
耗散功率	15	PT
结温	150	Tj(℃)
工作温度	-20-+70	Topr(℃)
储存温度	-55-+125	Tstg(℃)

使用说明：

HA1377与HA1377A为同一种封装形式，其外形尺寸、引脚功能排列相同。电参数和应用图也相同，一般情况下可以互换。不同点是：HA1377A可以用于BTL连接，而HA1377则不能用于BTL连接。
